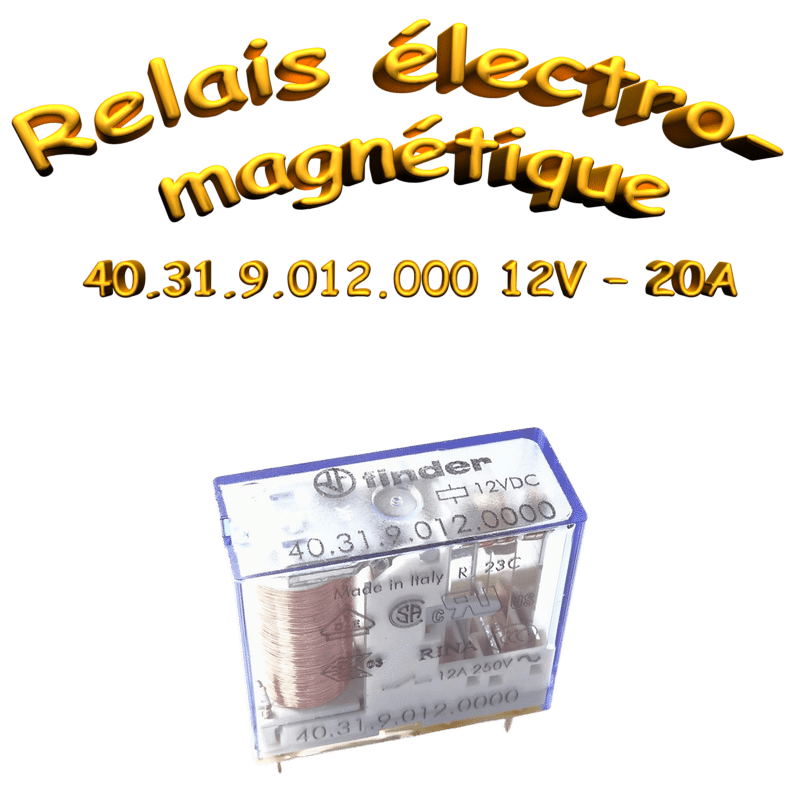

Relais électromagnétique FINDER SPDT 12VDC 20A

Présentation

Relais miniature de la série 40 de FINDER, conçu pour le montage sur circuit imprimé. Il est utilisé dans diverses applications telles que les équipements médicaux, les panneaux de contrôle, l’automatisation et les cartes électroniques.

Spécifications électriques

• Configuration des contacts : SPDT (1 CO)
• Tension nominale de la bobine (U_N) : 12 VDC
• Tension de commutation maximale : 250 VAC / 400 VAC
• Courant de contact nominal / maximum : 12 A / 20 A
• Puissance nominale en DC : 0.65 W (bobine standard)
• Plage de fonctionnement de la bobine DC : 0.73…1.5 U_N
• Résistance de la bobine : 220 Ω (pour 12VDC, version standard 0.65W)
• Isolation entre bobine et contacts : 6 kV (1.2/50 µs)
• Rigidité diélectrique entre contacts ouverts : 1000 VAC

Spécifications mécaniques

• Poids : 16.94 g
• Pas des broches : 3.5 mm ou 5.0 mm
• Longueur des broches : 3.5 mm (montage PCB uniquement) ou 5.3 mm (montage PCB ou sur socle)
• Protection environnementale : RT II (flux proof, standard)
• Durée de vie mécanique : 10 x 10⁶ cycles
• Durée de vie électrique (charge AC1) : 200 x 10³ cycles
• Plage de température ambiante : -40°C à +85°C

Conditions d’utilisation / montage

• Montage direct sur circuit imprimé ou via socle série 95.
• Distance recommandée entre relais sur PCB : ≥ 5 mm.
• Matériau de contact standard : AgNi.
