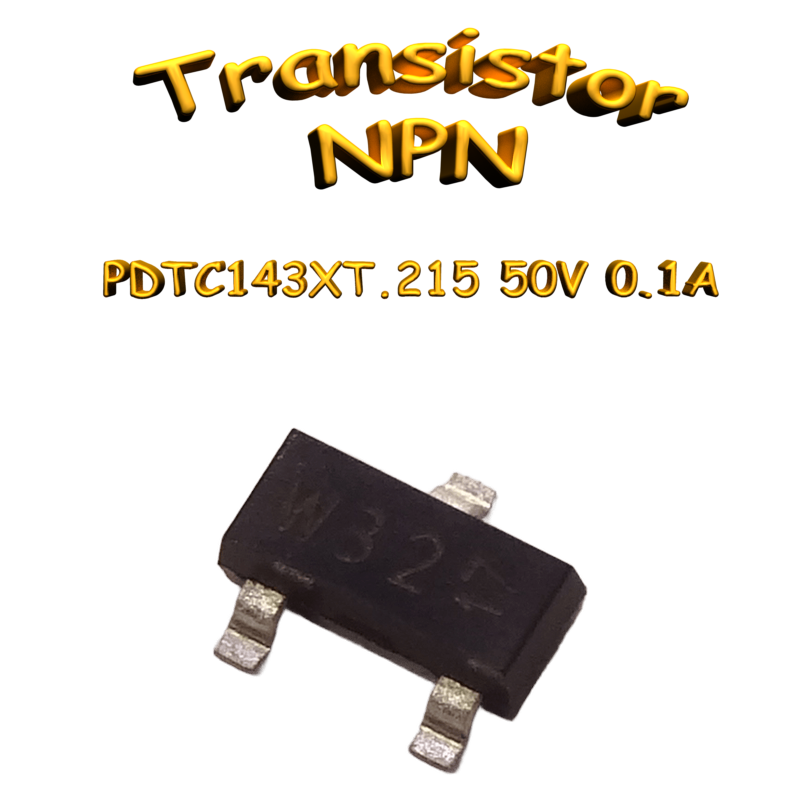

Transistor NPN à résistances intégrées PDTC143XT 50V 100mA SOT23

Présentation

Le PDTC143XT est un transistor NPN (Resistor-Equipped Transistor) de la famille PDTC143X. Il intègre des résistances de polarisation, ce qui simplifie la conception des circuits et réduit les coûts d’assemblage. Il est qualifié AEC-Q101 pour les applications automobiles.

Spécifications électriques

• Tension collecteur-émetteur (V_CEO) : 50 V
• Courant de sortie (I_O) : 100 mA
• Résistance de polarisation R1 (entrée) : 4,7 kΩ (typique)
• Rapport des résistances R2/R1 : 2,1 (typique)
• Tension de saturation collecteur-émetteur (V_CEsat) : 100 mV max (I_C = 10 mA, I_B = 0,5 mA)
• Gain en courant continu (h_FE) : 50 min (V_CE = 5 V, I_C = 10 mA)
• Fréquence de transition (f_T) : 230 MHz typique

Spécifications mécaniques

• Boîtier : SOT23 (également référencé TO-236AB)
• Nombre de broches : 3
• Puissance maximale dissipable (P_tot) : 250 mW à T_amb ≤ 25 °C
• Résistance thermique (R_thj-a) : 500 K/W
• Poids : 0,015 g

Conditions d’utilisation / montage

• Température de jonction maximale (T_j) : 150 °C
• Température de stockage : -65 °C à +150 °C
• Le soudage par refusion est la méthode recommandée.
