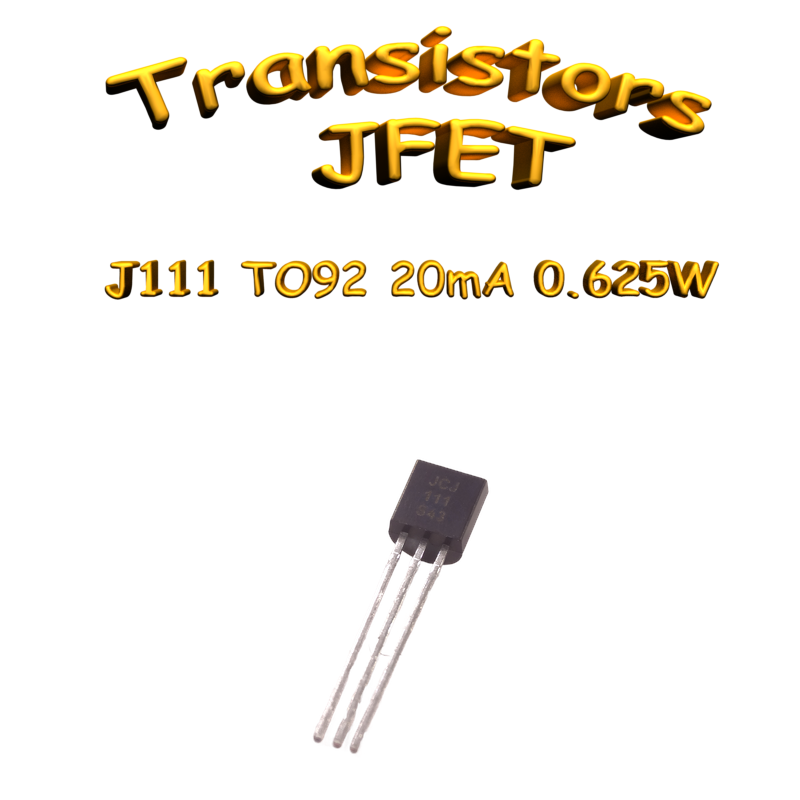

Transistor JFET N-Channel J111

Présentation

Le J111 est un transistor JFET (Junction Field-Effect Transistor) de type N-Channel, conçu pour les applications de type Chopper. Il fait partie de la famille de transistors à effet de champ de type JFET et est fabriqué par ONSEMI. Il est disponible dans un boîtier TO92.

Spécifications électriques

• Type de composant : Transistor JFET unipolar, canal N.
• Caractéristiques de puissance : Dissipation totale à TA = 25°C de 350 mW.
• Caractéristiques nominales : Courant de grille IG de 50 mA.
• Plage de température : Opération et stockage entre 65°C et +150°C.
• Caractéristiques d’entrée (J111) : Tensions maximales de grille VDG de 35Vdc et VGS de 35Vdc.
• Caractéristiques d’arrêt (J111) : Tension de seuil de grille VGS = 12V.
• Caractéristiques de capacité (J111) : Capacité de grille Drain-Gate= 28 pF (pour VDS} = VGS = 0, f = 1.0MHz.

Spécifications mécaniques

• Boîtier : TO92 (TO-226).
