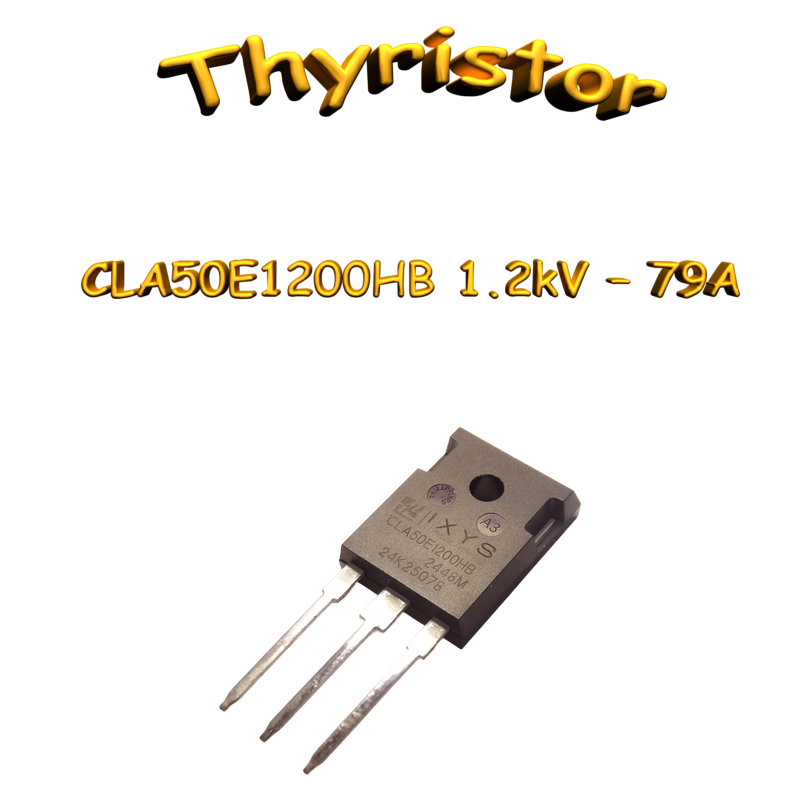

Thyristor haute efficacité CLA50E1200HB, 1200V, 50A, TO-247AD

Présentation

Ce composant est un thyristor pour des applications de fréquence réseau (50/60 Hz). Il offre une grande stabilité à long terme et est conforme à la directive RoHS.

Spécifications électriques

• Tension de blocage répétitive (V_RRM/V_DRM) : 1200 V
• Courant moyen en conduction (I_TAV) : 50 A (T_vj = 125°C)
• Courant de gâchette de déclenchement (I_GT) : 50 mA (typ. à 25°C)
• Tension directe (V_T) : 1.27 V (typ. à I_T = 50 A, T_vj = 125°C)
• Résistance thermique junction-boîtier (R_thJC) : 0.25 K/W
• Tension de gâchette de déclenchement (V_GT) : 1.5 V (typ. à 25°C)

Spécifications mécaniques

• Boîtier : TO-247AD (THT)
• Poids : 6.15 g
• Poids (selon datasheet) : 6 g
• Couple de serrage : 0.8 à 1.2 Nm

Conditions d’utilisation / montage

• Température de junction (T_vj) : -40°C à 150°C
• Température de fonctionnement (T_op) : -40°C à 125°C
