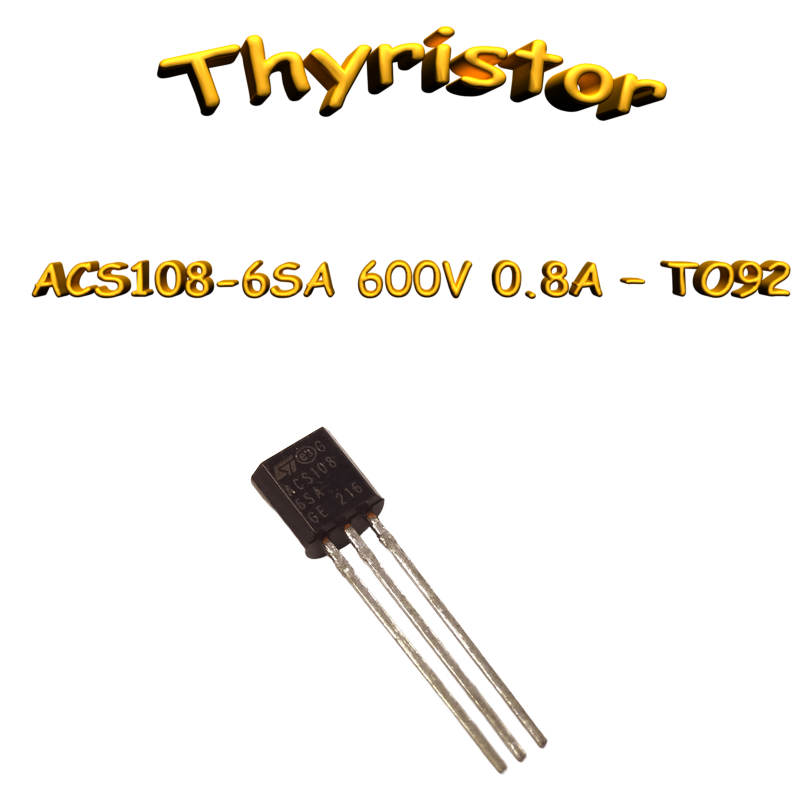

Thyristor de commutation CA 0.8 A 600 V ACS108-6SA

Présentation

L’ACS108-6SA est un thyristor de commutation CA protégé contre les surtensions. Il permet de commander des charges résistives ou faiblement inductives directement depuis un microcontrôleur et intègre une protection contre les surtensions, éliminant le besoin de composants externes comme un varistor.

Spécifications électriques

• Courant RMS on-state (IT(RMS)) : 0,8 A
• Tension de répétition directe et inverse (VDRM, VRRM) : 600 V
• Courant de gâchette de déclenchement (IGT) : 10 mA (max)
• Tension de gâchette de déclenchement (VGT) : 1,0 V (max)
• Tension de clamp (VCL) : 650 V (min)
• Immunité statique dV/dt : 2000 V/μs (min)
• Tension de surtension non répétitive (VPP) : 2 kV

Spécifications mécaniques

• Boîtier : TO-92
• Type de montage : traversant (THT)
• Poids : 0,22 g

Conditions d’utilisation / montage

• Température de jonction de fonctionnement : -30 °C à +125 °C
• Résistance thermique junction-ambiant (Rth(j-a)) : 150 °C/W
• Se déclenche par un courant de gâchette négatif.
• Une résistance de gâchette (ex: 220 Ω) est recommandée pour l’interfaçage avec un microcontrôleur.
