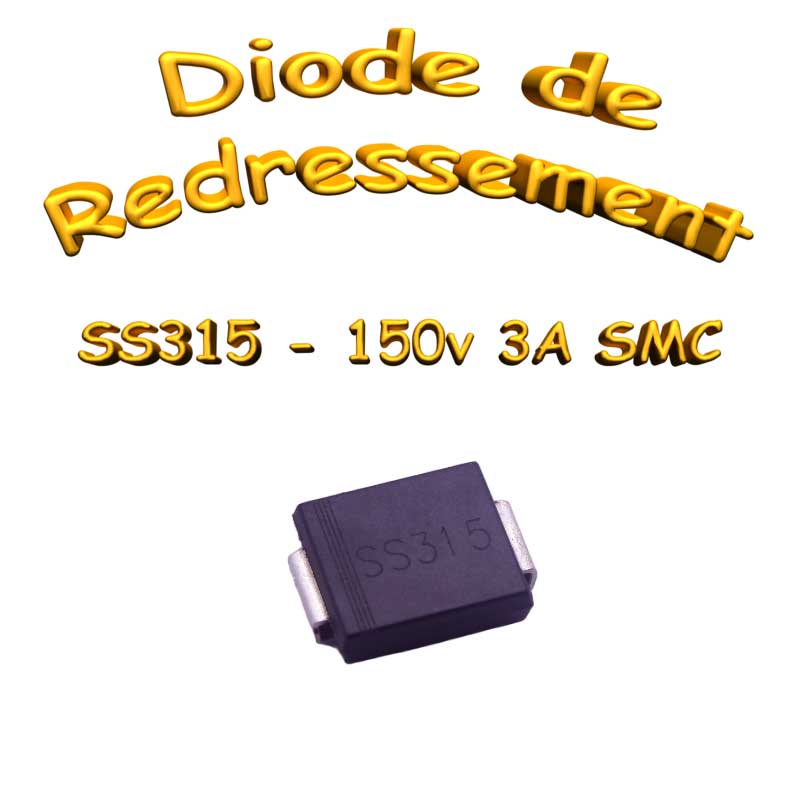

SS315 – Diode Schottky à Faible Tension de Seuil (Boîtier SMC)
Description du produit
La SS315 est une diode Schottky à haute performance conçue pour des applications nécessitant une faible chute de tension directe, une réponse rapide et une efficacité élevée. Elle est optimisée pour les systèmes de conversion d’énergie et de protection contre l’inversion de polarité, et est livrée dans un boîtier SMC robuste pour une dissipation thermique améliorée.
Caractéristiques techniques
- Courant direct moyen (IFAV) : 3 A
- Tension de blocage inverse maximale (VR) : 150 V
- Tension directe (VF) : 0.95 V (à IF = 3 A)
- Température maximale de jonction (Tjmax) : 150°C
- Capacité de courant de surcharge (IFSM) : 100 A (10 ms demi-sinus)
- Boîtier : SMC (DO-214AB)
- Temps de récupération : Très rapide, quasiment nul
Applications typiques
- Alimentations à découpage : Conversion efficace de l’énergie avec des pertes minimales.
- Protection contre l’inversion de polarité dans les circuits.
- Redressement basse tension pour des systèmes à haute efficacité.
- Régulateurs de tension et applications à haute fréquence.
Normes et certifications
- Conformité RoHS : Conforme aux réglementations environnementales.
- Température de stockage : -65°C à +150°C.
- Résistance thermique (jonction à boîtier) : 10°C/W pour une meilleure dissipation de la chaleur.
Avantages
- Faible chute de tension : Améliore l’efficacité énergétique en réduisant les pertes de puissance.
- Haute capacité de courant de surcharge : Capable de gérer des pics de courant élevés, protégeant ainsi les circuits lors de conditions extrêmes.
- Boîtier SMC robuste : Assure une dissipation thermique optimale, réduisant le risque de surchauffe dans des environnements à forte charge.
- Temps de réponse ultra-rapide : Idéal pour les applications à haute fréquence nécessitant une commutation rapide.
Spécifications électriques
- Courant direct maximum : 3 A.
- Tension inverse maximale : 150 V.
- Courant de fuite faible : Améliore la performance dans les circuits à basse consommation.
Informations de montage
- Boîtier : SMC (DO-214AB), conçu pour le montage en surface avec une grande capacité de dissipation de chaleur.
- Température de soudure : Résiste à des températures de soudure de 260°C pendant 10 secondes sans dommages.
Conclusion
La diode Schottky SS315 en boîtier SMC est idéale pour les applications nécessitant une haute efficacité et une protection contre l’inversion de polarité. Grâce à sa faible chute de tension et à sa capacité à gérer des courants de surcharge élevés, elle est parfaite pour les alimentations à découpage, les convertisseurs de puissance et les systèmes à haute fréquence.
