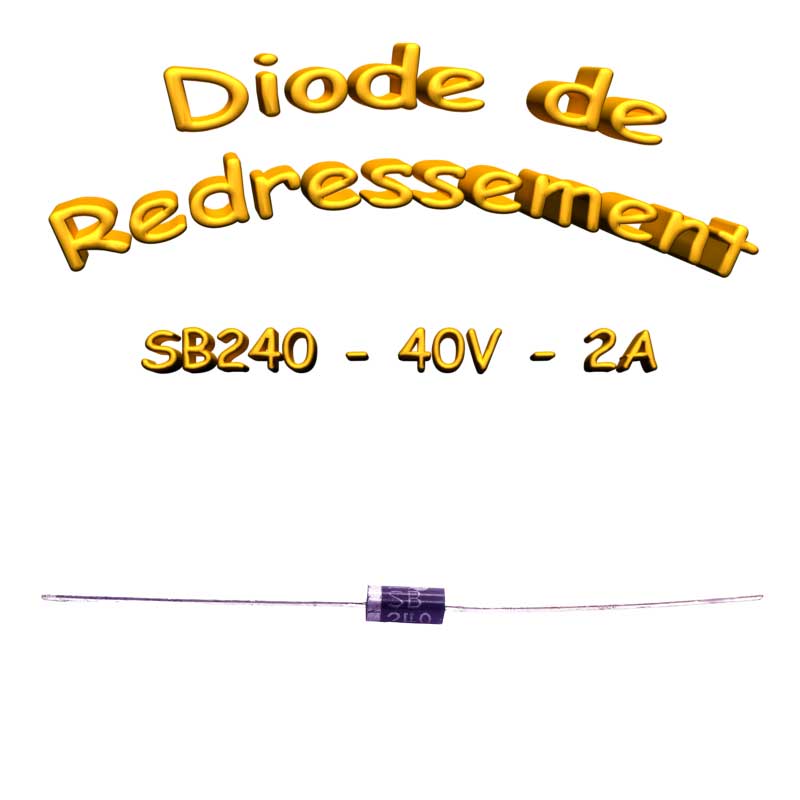

SB240 – Diode de redressement 40v – 2A – 150°C – Do-15

Diode SB240 à barrière Schottky

Aperçu
La diode SB240 est une diode redresseuse à barrière Schottky conçue pour des applications à haut rendement et à faible chute de tension directe. Avec une tension de crête inverse répétitive maximale (VRRM) de 40V et un courant redressé moyen direct (IFAV) de 2A, la SB240 convient à une large gamme d’applications de redressement de sortie de convertisseur CC/CC, de protection de polarité et de diodes de roue libre.

Caractéristiques

• Faible chute de tension directe (VF1 < 0,50 V)
• Conforme à RoHS, REACH et aux minéraux de conflit
• Données mécaniques : Bande en pack de munitions, poids d’environ 0,4 g, matériau de boîtier UL 94V-0, conditions de soudure et d’assemblage : 260°C/10s

Spécifications

• Tension de crête inverse répétitive (VRRM) : 40V
• Tension de crête inverse de surtension (VRSM) : 40V
• Courant redressé moyen direct (IFAV) : 2A à TA = 75°C
• Courant direct de crête répétitif (IFRM) : 12A à TA = 75°C
• Courant de crête de surtension directe (IFSM) : 50A (50 Hz, 10 ms), 55A (60 Hz, 8,3 ms)
• Notation pour le fusible (i2t) : 12,5 A2s (t < 10 ms)
• Température de jonction (Tj) : -50°C à +150°C
• Température de stockage (TS) : -50°C à +175°C
• Courant de fuite : < 0,5 mA à Tj = 25°C, < 5 mA à Tj = 100°C
• Résistance thermique jonction-ambiant (RthA) : < 45 K/W
• Résistance thermique jonction-fil (RthL) : < 15 K/W

Applications typiques

• Redressement de sortie dans les convertisseurs CC/CC
• Circuits de protection de polarité
• Diodes de roue libre

Boîtier

• ~DO-15 / ~DO-204AC

Pour des spécifications plus détaillées et des notes d’application, veuillez vous référer à la fiche technique de la SB240.

Remarque :

1. Qualité commerciale.
2. Les valeurs de spécifications maximales sont sujettes à modification.
3. Les valeurs de résistance thermique sont typiques et peuvent varier.
