Pont de Diode DF1510S – 1000V – 1,5A IFSM:50A

Description

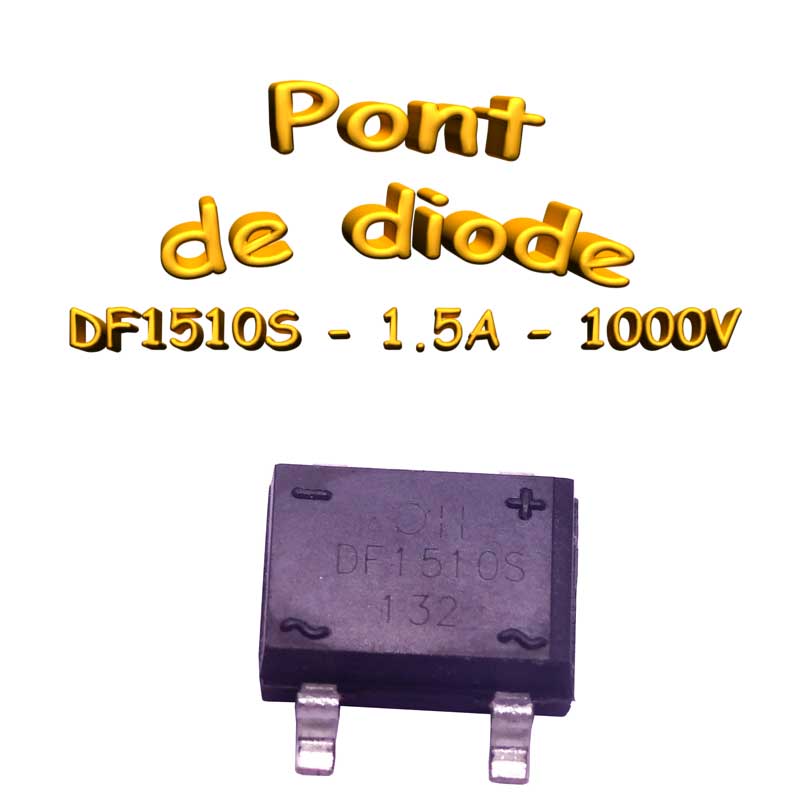

Pont de Diode DF1510S

Description Générale : Le pont de diode DF1510S est un composant électronique qui combine quatre diodes pour effectuer la rectification de tension dans les circuits électriques. Il est conçu pour convertir le courant alternatif (CA) en courant continu (CC) en redressant la tension.

Caractéristiques Principales :

• Tension de Crête Répétitive Maximale :1000 V
• Tension de Crête Répétitive de Travail :  700 V
• Tension de Blocage en Courant Continu : 1000 V
• Courant Rectifié Moyen Avant : 1,5 A
• Courant de Crête Non Répétitif en Avant (Surge) : 50 A
• Tension Directe (par élément) : 1,1 V (à 1,5 A)
• Courant de Fuite Maximale à la Tension de Blocage Nominale (par élément) : 10 μA (à 25°C) à 500 μA (à 125°C)
• Capacité Totale Typique (par élément) : 25 pF (à 1 MHz et une tension inverse de 4,0 V CC)
• Résistance Thermique Typique, Jonction à l’Ambiant : 40 °C/W
• Plage de Température de Fonctionnement et de Stockage : -65 à +150 °C

Caractéristiques Mécaniques :

• Boîtier : DF-S
• Matériau du Boîtier : Plastique Moulé. Classification UL de la Flammabilité 94V-0
• Sensibilité à l’Humidité : Niveau 1 selon J-STD-020C
• Terminaisons : Finition – Étain. Plombs Plaqués Étain, Soudables selon MIL-STD-202, Méthode 208
• Polarité : Comme indiqué sur le boîtier
• Marquage : Numéro de Type, Voir Page 3
• Poids : Environ 0,38 gramme

Caractéristiques Additionnelles :

• Construction avec Diode Passivée au Verre
• Faible Tension Directe en Avant, Capacité de Courant Élevée
• Capacité de Surtension en Cas de Surcharge jusqu’à 50A en Crête
• Conçu pour les Applications de Montage en Surface
• Homologué UL sous l’Indice des Composants Reconnus, Numéro de Fichier E94661
• Finition sans Plomb, Conforme à la RoHS (Date de Code 0532+)

Remarque : Le pont de diodeDF1510S est un composant essentiel pour la conversion de tension dans de nombreuses applications électroniques et électriques. Assurez-vous de respecter les spécifications électriques appropriées et les conditions de fonctionnement recommandées lors de l’utilisation de ce composant. Pour des informations techniques plus détaillées, veuillez vous référer à la fiche technique officielle fournie par le fabricant
