PC817 – Optocoupleur Phototransistor Isolement, Protection

Description

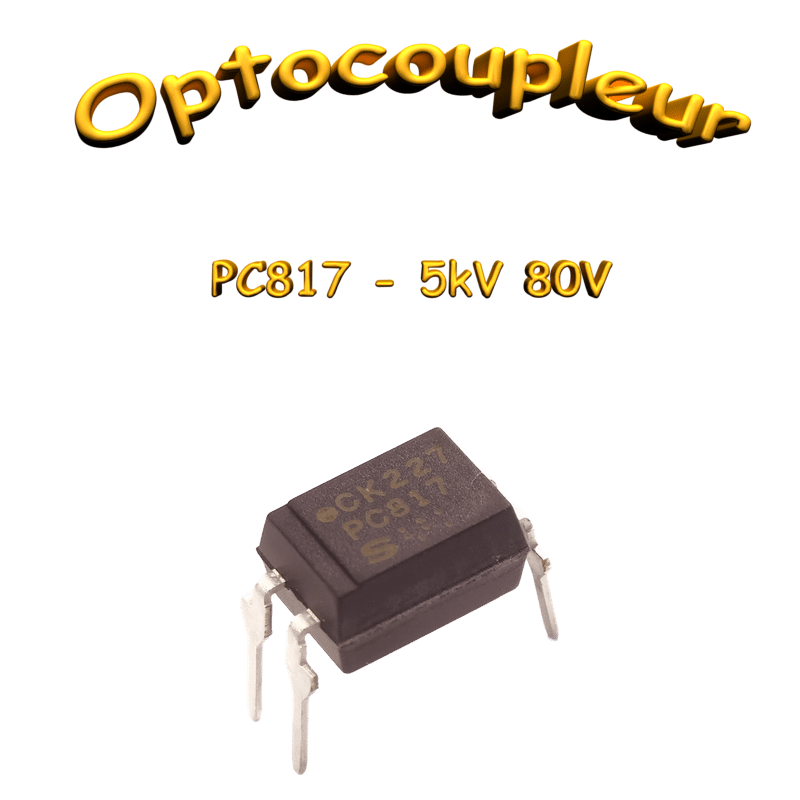

Le PC817 est un optocoupleur compact idéal pour l’isolation électrique entre des circuits basse tension et haute tension. Il est couramment utilisé pour protéger les composants sensibles des microcontrôleurs ou des circuits logiques contre les surtensions et les interférences. Ce composant comprend une LED infrarouge et un phototransistor intégrés dans un boîtier DIP 4 broches, offrant une barrière d’isolement efficace jusqu’à 5000V.

Caractéristiques Clés :

• Type de composant : Optocoupleur à phototransistor
• Tension d’isolation : 5000V (max)
• Tension directe (LED) : 1.2V à 1.4V
• Courant direct (LED) : 20 mA (typique)
• Tension collecteur-émetteur (phototransistor) : 35V
• Temps de réponse : 2µs à 15µs (typique)
• Température de fonctionnement : -30°C à +100°C

Applications :

• Isolement des signaux entre circuits basse et haute tension.
• Interfaçage entre microcontrôleurs et relais de puissance.
• Protection contre les interférences électromagnétiques (EMI).
• Commande de moteurs et d’autres systèmes haute tension.

Avantages :

• Fiabilité élevée : Assure une séparation galvanique efficace pour éviter les courts-circuits et les surtensions.
• Réduction des interférences : Protège les circuits sensibles contre les parasites électriques.
• Polyvalent : Compatible avec une large gamme de microcontrôleurs et de cartes de commande.
• Facile à souder et à intégrer dans des circuits imprimés grâce à son format standard DIP-4.

Pourquoi Choisir le PC817 ?

Le PC817 est le choix parfait pour les ingénieurs et amateurs d’électronique cherchant à améliorer la sécurité et la fiabilité de leurs systèmes électroniques. Grâce à sa large plage de températures et sa capacité d’isolation élevée, il convient à une multitude d’applications industrielles et domestiques.
