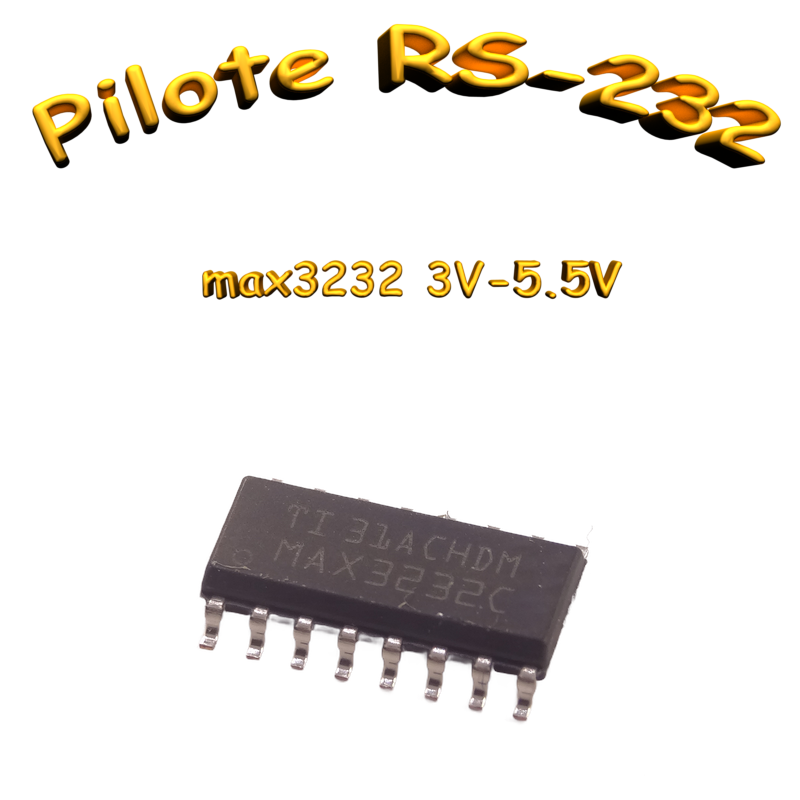

MAX3232

Présentation

Le MAX3232 est un dispositif qui sert de pilote et récepteur de ligne RS-232 multicanal. Il est équipé d’un circuit de pompe de charge dual et de terminaux de protection ESD (±15 kV) entre terminal à terminal. Il satisfait les exigences des normes TIA/EIA-232-F et ITU V.28. Le dispositif fournit l’interface électrique entre un contrôleur de communication asynchrone et le connecteur série.

Spécifications électriques

• Alimentation : 3 V à 5.5 V.
• Vitesse de données : Jusqu’à 250 kbit/s.
• Courant d’alimentation typique : 300 μA.
• Protection ESD : Protection ESD de ±15 kV entre terminal à terminal.
• Consommation : Exige 4 condensateurs externes de 0.1 μF pour le fonctionnement avec une alimentation unique de 3 V.
• Tension d’entrée (Driver) : 0.8 V à 5.5 V.
• Tension de sortie (Driver) : -5.4 V à 5.4 V.
• Tension d’entrée (Receiver) : -25 V à 25 V.
• Tension de sortie (Receiver) : -0.1 V à 0.4 V.
• Résistance d’entrée (Receiver) : 3 kΩ à 7 kΩ.

Spécifications mécaniques

• Emballages disponibles : SOIC16.
• Dimensions SOIC16 : 9.90 mm × 3.91 mm.
