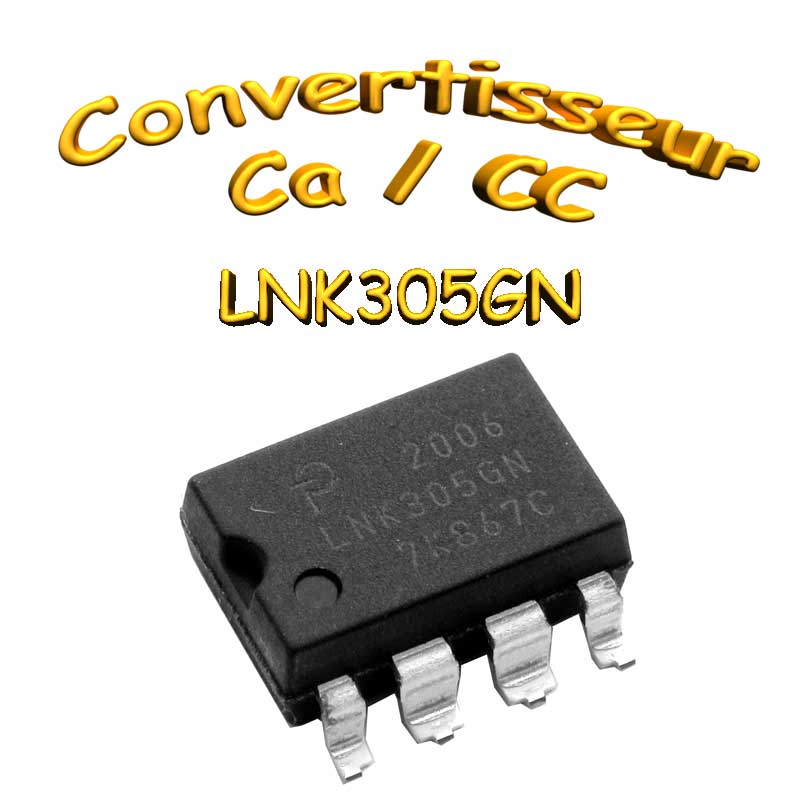

LNK305GN – Convertisseur CA / CC 280ma – SOIC 8

2,90

Caractéristique

  • Ampérage: 280ma
  • Réduction du coût du transformateur
  • Un MOSFET de 700 V intégré
  • Boitiers: So-8

En stock (peut être commandé)

UGS : lnk305gn-convertisseur-ca-cc-280ma-soic-8 Catégorie :

Description

Points forts du produit

  • Solution de convertisseur abaisseur à moindre coût et faible nombre de composants
  • Redémarrage automatique entièrement intégré en cas de court-circuit – réduit les coûts des composants externes
  • Fonctionnement à 66 kHz avec une limite de courant précise
  • Tolérances étroites et variation de température négligeable
  • Une tension de claquage élevée de 700 V offre une excellente tenue aux surtensions d’entrée
  • Température d’arrêt thermique élevée (+135 ° C minimum) Des performances bien supérieures par rapport aux solutions discrètes et passive
  • Prend en charge les topologies buck, buck-boost et flyback
  • Protection contre les surcharges thermiques, les courts-circuits
  • Excellente régulation de ligne et de charge même avec une configuration typique
  • La bande passante élevée permet une mise en marche rapide sans dépassement
  • Plage de tension d’entrée universelle (85 VAC à 265 VAC)
  • Limite de courant intégrée et protection thermique
  • Efficacité supérieure aux solutions passives
  • Facteur de puissance plus élevé que les solutions alimentées par condensateur
  • Extrêmement économe en énergie
  • Ne consomme généralement que 50/80 mW
  • Ne consomme généralement que 7/12 mW dans une topologie flyback
  • Appareils et minuteries
  • Drivers de LED et commandes industrielles

La LinkSwitch-TN  lnk305gn est spécialement conçu pour remplacer tous les alimentations non isolées alimentées par condensateur dans la sous-plage de courant de sortie de 360 ​​mA à coût égal tout en offrant des performances et une efficacité énergétique bien supérieures

il intègre un MOSFET de puissance 700 V, un oscillateur, un schéma de commande marche / arrêt simple, une source de courant commuté haute tension, une limite de courant cycle par cycle et des circuits d’arrêt thermique sur un circuit intégré monolithique. La puissance de démarrage et de fonctionnement est dérivée directement de la tension sur la broche DRAIN, éliminant le besoin d’une alimentation de polarisation et des circuits associés dans les convertisseurs buck ou flyback. Le circuit de redémarrage automatique entièrement intégré dans le LNK305gn limite en toute sécurité la puissance de sortie lors de conditions de défaut telles qu’un court-circuit ou une boucle ouverte, ce qui réduit le nombre de composants et le coût de la protection de charge au niveau du système. Une alimentation locale fournie par l’IC permet l’utilisation d’un optocoupleur non gradué de sécurité agissant comme un décaleur de niveau pour améliorer davantage les performances de régulation de ligne et de charge dans les convertisseurs buck et buck-boost, si nécessaire

Brand

Power Integrations

Informations complémentaires

Poids 0.003 kg
