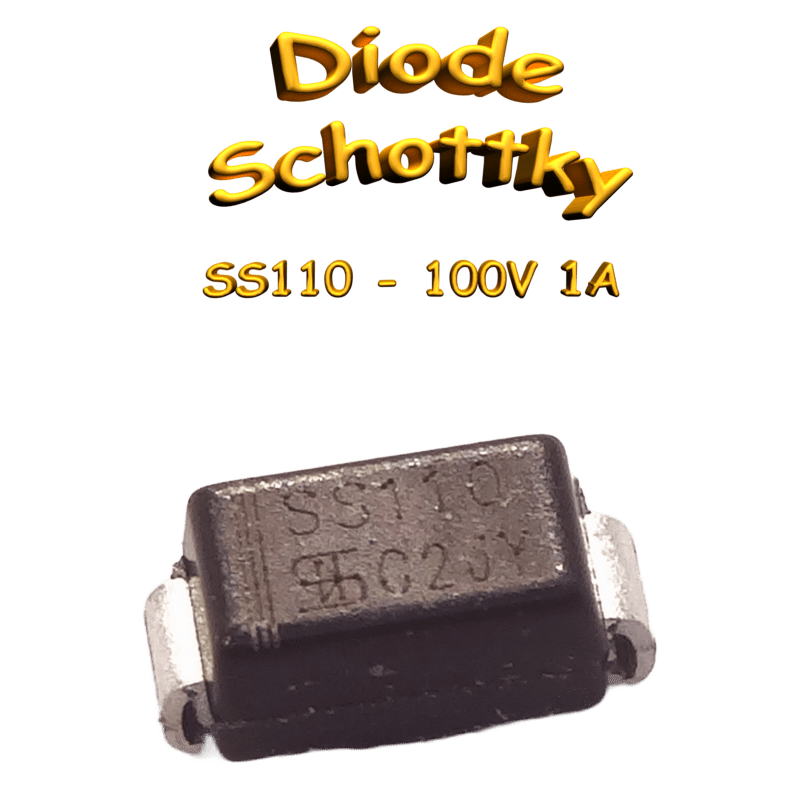

Diode Schottky SMD SS110 100V 1A SMA

Présentation

La SS110-M2G est une diode de barrière Schottky de 1A avec une tension inverse maximale de 100V, conditionnée en boîtier DO-214AC (SMA). Elle est indiquée par une bande cathodique et son composé d’encapsulation est exempt d’halogènes (suffixe « G »).

Spécifications électriques

• Tension inverse de crête répétitive maximale (VRRM) : 100 V
• Tension de blocage en continu maximale (VDC) : 100 V
• Tension RMS maximale : 70 V
• Courant de redressement direct moyen maximal (IF(AV)) : 1 A
• Courant de surintensité direct de crête (IFSM) : 40 A (onde demi-sinusoïdale unique de 8,3 ms)
• Tension directe instantanée maximale (VF) : ≈ 0,95 V à 1 A, Tj=25°C
• Plage de température de jonction : -55 °C à +150 °C

Spécifications mécaniques

• Boîtier : DO-214AC (SMA)
• Poids : ≈ 0,074 g
• Classification d’inflammabilité UL : 94V-0
• Niveau de sensibilité à l’humidité : Niveau 1 (J-STD-020)
• Borne : Plaquage en étain mat, soudable (JESD22-B102)

Conditions d’utilisation / montage

• Idéale pour le placement automatisé.
• Conforme à la directive RoHS 2011/65/UE.
