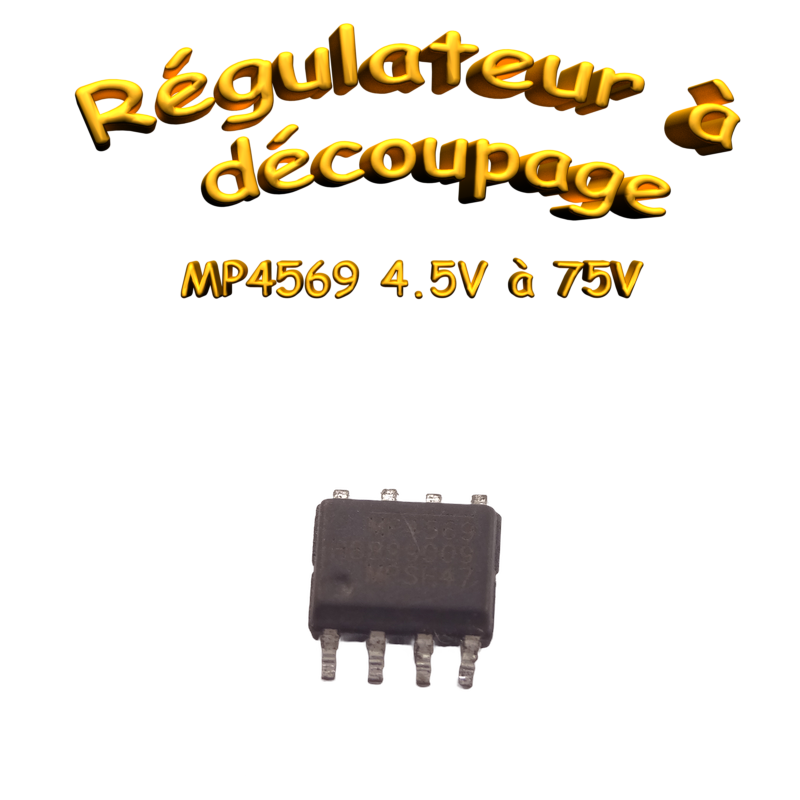

Convertisseur Abaisseur Synchrone MP4569

Présentation

Le MP4569 est un régulateur à découpage synchrone conçu pour les applications nécessitant une haute efficacité, notamment dans les environnements automobiles et les systèmes d’alimentation distribuée. Il intègre des MOSFETs haute tension/basse tension et des circuits de régulation internes pour fournir une sortie stable et fiable.

Spécifications électriques

• Plage de tension d’entrée (VIN) : 4.5V à 75V
• Courant de sortie maximal : 0.3A
• Consommation en mode veille (sans charge, V=1.2V) : 20 à 25 μA
• Tension de référence (VREF) : 1V
• Tension de sortie (VOUT) : 1V à 0.9xV
• Courant de veille (Shutdown Mode Current) : 3.5 μA
• Tension de seuil d’activation (Enable Rising Threshold) : 1.4 V à 1.7 V
• Résistance à l’état passant (Upper Switch On Resistance) : 0.9 à 1.5 Ω
• Résistance à l’état passant (Lower Switch On Resistance) : 0.275 à 0.625 Ω
• Température de coupure thermique (Thermal Shutdown) : 175 °C
• Température de jonction maximale (Tj MAX) : 150 °C

Spécifications mécaniques

• Boîtier SOIC-8
• Résistance thermique (QFN-10) : 50 à 12 °C/W
• Résistance thermique (SOIC-8 EP) : 48 à 12 °C/W
• Température de jonction opérationnelle (Tj) : -40 °C à +125 °C
• Température de stockage : -65 °C à +150 °C
