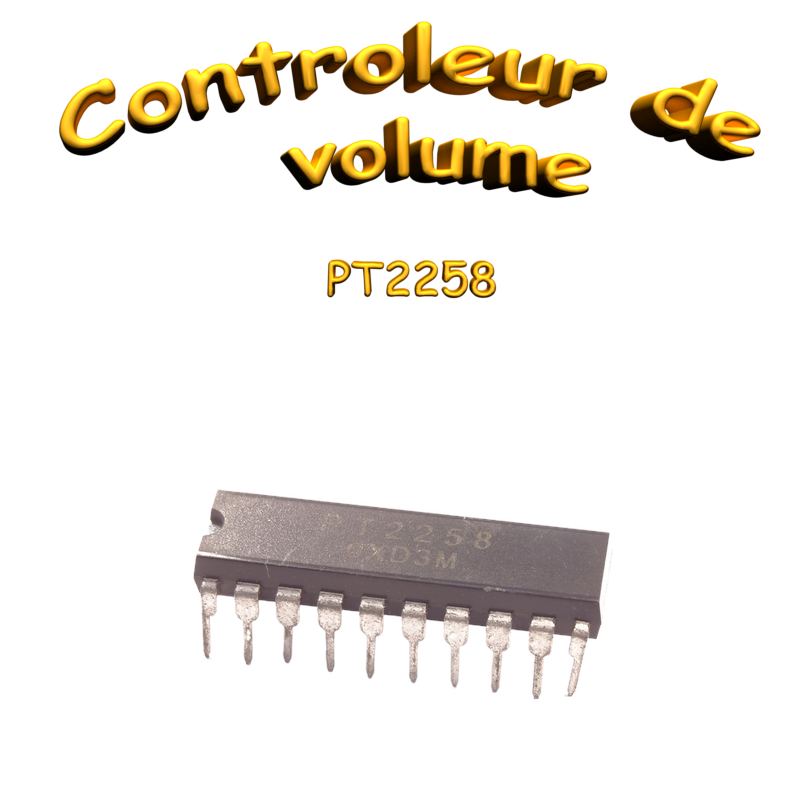

Contrôleur de Volume Électronique 6 Canaux PT2258

Présentation

Le PT2258 est un circuit intégré (IC) de type Contrôleur de Volume Électronique offrant 6 canaux de sortie. Il est conçu en technologie CMOS pour les systèmes audio multi-canaux de nouvelle génération. Il intègre une interface de contrôle I2C permettant une communication avec un microprocesseur pour la gestion des niveaux d’atténuation.

Spécifications électriques

• Plage d’atténuation : 0 à -79 dB par pas de 1 dB.
• Tension d’alimentation : 5 à 9 V.
• Interface de contrôle : Bus I2C (SDA et SCL).
• Bande passante I2C maximale : 100K Bits/s.
• Bruit : Faible bruit, Rapport Signal/Bruit (S/N Ratio) > 100 dB (pondération A).
• Canaux de sortie : 6 canaux (OUT1 à OUT6).
• Signal de Mute : 6-Channel, Mute (Bit M).

Spécifications mécaniques

• Boitier: 20 broches (pins), disponible en DIP.

Conditions d’utilisation / montage

• Configuration des broches : Les entrées de canal (IN1 à IN6) et les sorties de canal (OUT1 à OUT6) sont définies, ainsi que les lignes de contrôle I2C (SDA, SCL).
• Alimentation : VCC (Pin 16) et GND (Pin 5).
• Protocole I2C : La communication nécessite une attente de stabilisation de 200 ms après l’allumage pour garantir la stabilité du signal I2C.
• Séquence de volume : Pour ajuster le volume, il est requis d’envoyer une valeur de 10 dB suivie d’un code de 1 dB.
