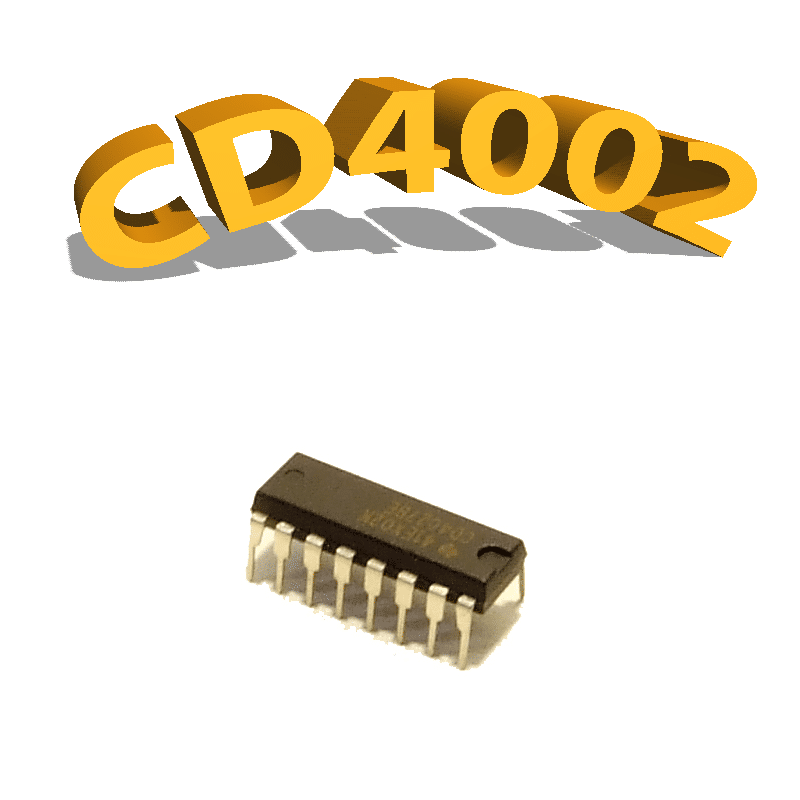

CD4002BE – Porte NON-OU, 3 V à 15 V, DIP-14 , CD4002, 4002

0,60

Alimentation: de 5 à 15v
Type de porte: NON-OU(NOR).

Applications: Électronique tout public, Système de Surveillance, Système embarquée et Développement, Détection, Automatisme,Instrumentation etc…

datasheet CD4002BE

En stock (peut être commandé)

UGS : cd4002be-porte-non-ou-3-v-a-15-v-dip-14-cd4002-4002 Catégorie :

Description

Caractéristiques générales des CI CMOS série 4000

Alimentation: 3 à 15V, de petites fluctuations sont tolérées.
Les entrées ont une très haute impédance (résistance), ceci signifie qu’elles n’affecteront pas la partie du circuit où elles sont connectées.
Les sorties peuvent alimenter 1 mA, maximum 5 mA avec une alimentation de 6 V, ou 10 mA avec une alimentation de 9 V. Pour la commutation de courants plus importants, vous pouvez connecter un transistor.
Fan-out: une sortie peut piloter jusqu’à 50 entrées.
Temps de propagation de la porte: typiquement 30ns pour qu’un signal traverse une porte avec une alimentation de 9V.
Fréquence: jusqu’à 1 MHz, au-dessus la série 74lsxx est un meilleur choix.
La consommation d’énergie (du CI lui-même) est très faible, quelques μW.

Informations complémentaires

Poids 0,001 kg
