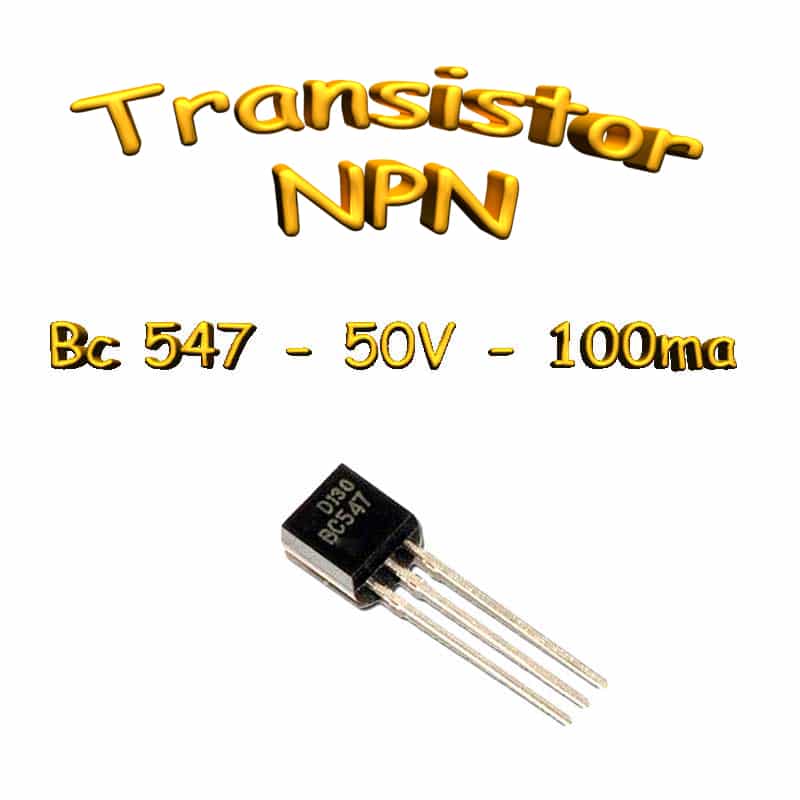

BC547 – Transistors Bipolaire – NPN – 100ma – 50V

Description

Le transistor BC547 est un classique de l’électronique faible puissance avec ses caractéristiques de 45V et 100mA, polyvalent et économique il est idéal pour réaliser toutes sortes de circuits électroniques standard.

Ses principales applications sont l’amplification (mode linéaire) et la commutation (mode tout ou rien).

Caractéristiques du transistors BC547

• Désignation: BC547
• Polarité: NPN
• Dissipation Maximue  (Pc): 0.5W
• Tension Maximum Collecteur-Base |Vcb|: 50 V
• Tension Maximum Collecteur – Émetteur Voltage |Vce|:45V
• Tension Maximum Émetteur – Base Voltage |Veb|: 6 V
• Courant Maximum Collecteur |Ic max|: 0.1 A
• Température Jonction Max (Tj): 150 °C
• Fréquence de transition (ft): 200 MHz
• Capacités Collecteur  (Cc): 4,5 pF
• HFE MIN: 110
• Matériaux du Transistor: Si
• package: TO-92

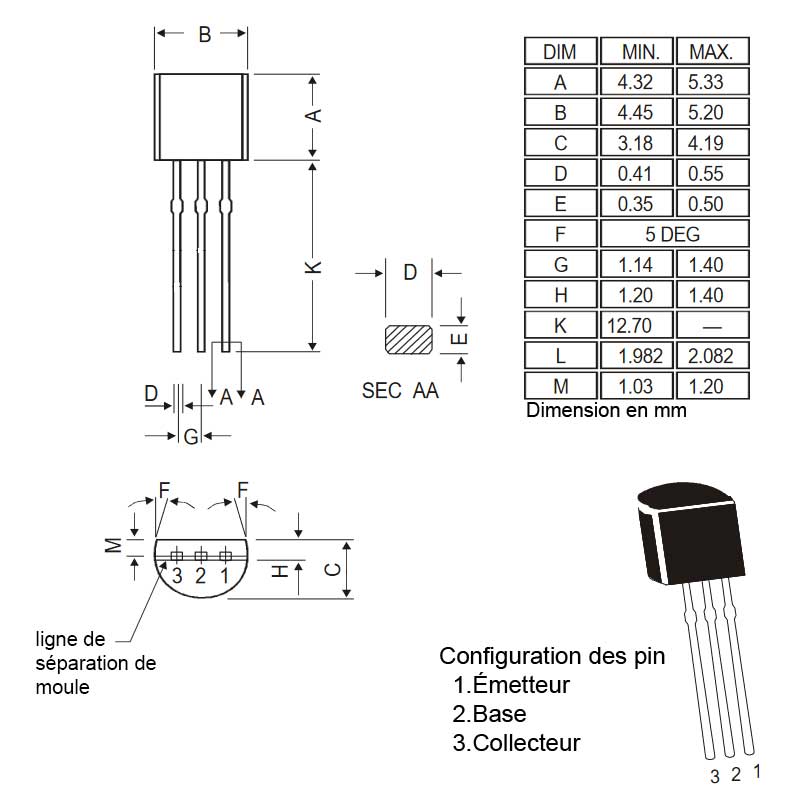

Dimension boitier, Implantation des pins

Datasheet bc547
