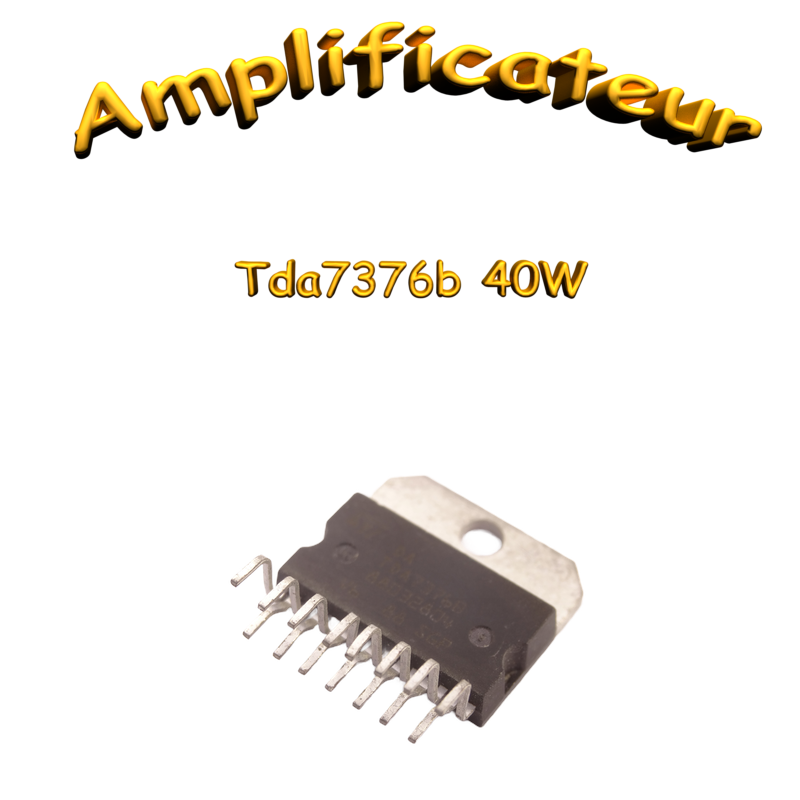

Amplificateur Audio Dual Pont TDA7376B

Présentation

Le TDA7376B est un amplificateur audio dual pont en nouvelle technologie, conçu avec une sortie entièrement complémentaire PNP/NPN. Il est optimisé pour les applications de radio automobile. Il propose des fonctionnalités avancées telles qu’un contrôle de muet, une fonction veille (standby), un détecteur de distorsion programmable, et un système de détection de saturation.

Spécifications électriques

• Tension d’alimentation (V Supply Voltage range) : 8 – 18 V
• Tension d’alimentation DC (V DC supply voltage) : 28 V
• Puissance de dissipation maximale (P Power Dissipation T = 85 °C) : 36 W
• Puissance de sortie maximale (P Max. output power) : 36 – 40 W
• Puissance de sortie EIAJ (V = 13.7V) : 32 – 35 W
• Courant de sortie maximal (non répétitif, t = 100 µs) : 8 A
• Courant de sortie maximal (répétitif, f > 10 Hz) : 6 A
• Résistance thermique jonction-boîtier (R Thermal Resistance Junction to case Max 1.8 °C/W) : 1.8 °C/W
• Gain de tension (V Single Ended input) : 25 à 27 dB
• Marge de rejet de tension d’alimentation (Supply Voltage Rejection) : -55 dB (pour f = 10 Hz, V = 1V rms, R = 0)
• Rapport de rejet de mode commun (CMRR) : 60 – – dB
• Bande passante de puissance (BW Power bandwidth, -3dB) : 75 – – kHz
• Impedance d’entrée différentielle : 45 kΩ
• Impedance d’entrée simple (Single Ended input) : 40 kΩ
• Bruit d’entrée différentielle (IN R = 600 Ω, 22 Hz à 33 kHz) : 4 à 6 µV
• Atténuation Muet (Mute attenuation) : -85 dB (pour V = 1.5 V, P = 1 W)

Spécifications mécaniques

• Boîtier : Multiwatt15
