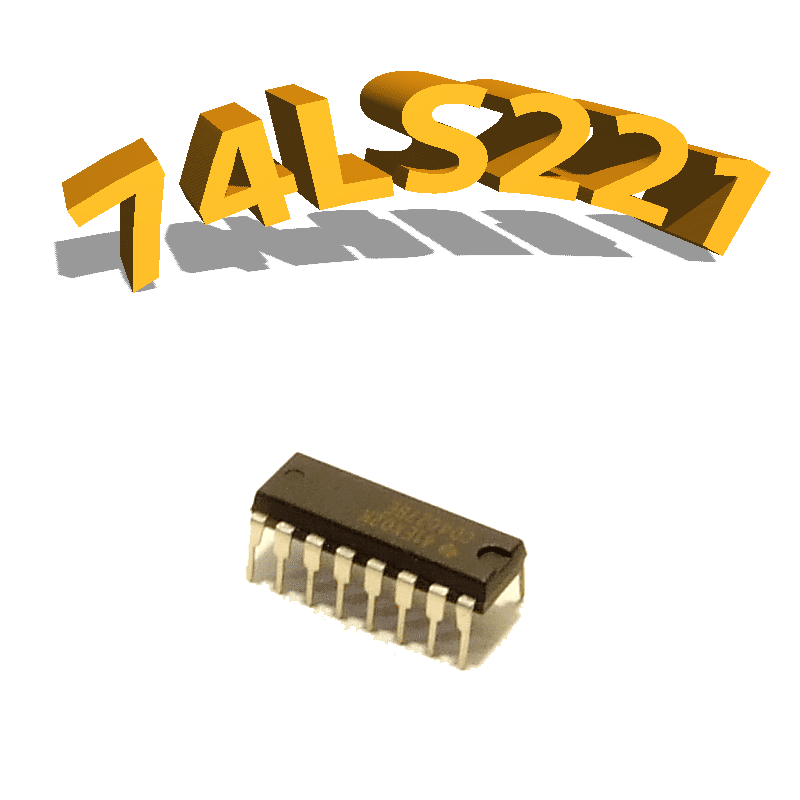

74LS221 – Monostable Multi-vibrateur, DIP16

0,64

Applications: Électronique tout public, Système de Surveillance, Système embarquée et Développement, Détection, Automatisme,Instrumentation etc…
Température: -25°C a +125°C.
Alimentation: 5V.
Fréquence: 39 MHz.
Datasheet 74LS221

En stock (peut être commandé)

UGS : 74ls221-monostable-multi-vibrator-dip16 Catégorie :

Description

74LS221 – Monostable Multi-vibrateur, DIP16

Nom du produit : 74LS221 – Monostable Multi-vibrateur, DIP16

Description:

Description générale Le DM74LS221 est un multivibrateur monostable avec entrée à trigger de Schmitt. Chaque appareil dispose de trois entrées permettant le choix entre déclenchement par front montant ou front descendant. La broche (A) est une entrée de transition de déclenchement active-basse et la broche (B) est une entrée de trigger de Schmitt à haute active qui permet un déclenchement avec des tension transition aussi basse que 1 volt / seconde. Cela fournit à l’entrée une excellente immunité au bruit. De plus, un circuit de verrouillage interne à l’étage d’entrée fournit également une immunité élevée au bruit VCC. L’entrée d’effacement (CLR) peut terminer l’impulsion de sortie à un moment prédéterminé indépendant des composants de temporisation. Cette entrée (CLR) sert également d’entrée de déclenchement lorsqu’elle est pulsée avec une transition d’impulsion de bas niveau (ß). Pour obtenir un fonctionnement optimal et sans problème de cet appareil, veuillez lire attentivement les règles d’utilisation ainsi que les notes d’application One-shot NSC et observer les recommandations.
Caractéristiques

  • Très stable et ajustable
  • Compensation de variations de température .
  • Plage de largeur d’impulsion de sortie de 30 ns à 70 secondes
  • Hystérésis à l’entrée (B) pour une immunité au bruit accrue
  • DTL, TTL compatible





Noté cette page

Informations complémentaires

Poids0.001 kg
