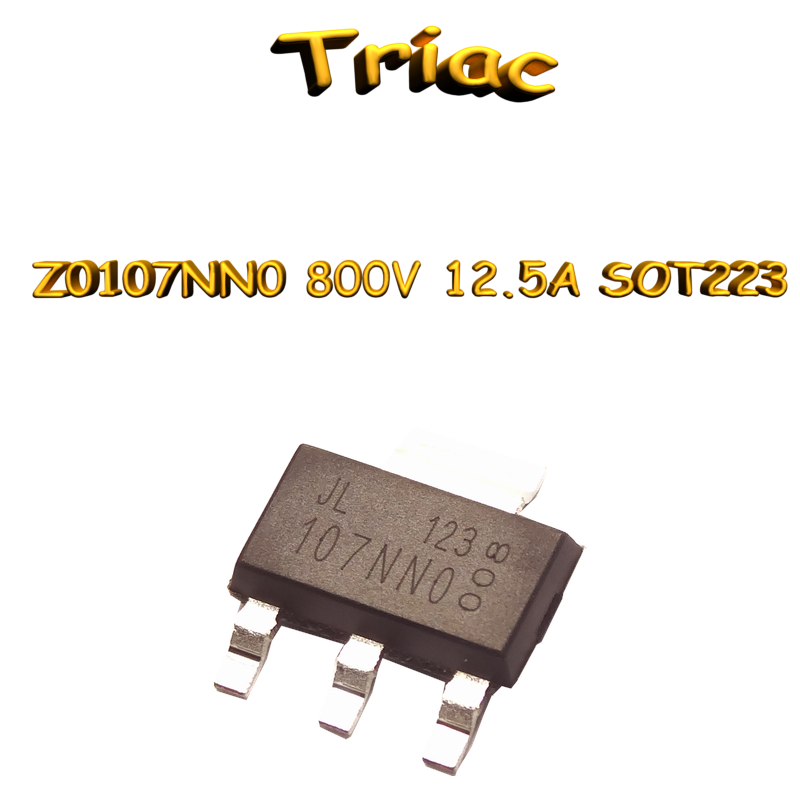

Triac 4Q à déclenchement très sensible Z0107NN0 SOT223

Présentation

Ce composant est un triac à quatre quadrants conçu pour un déclenchement très sensible, facilitant son interfacage direct avec des circuits logiques et des drivers de grille de faible puissance. Sa construction planaire passivée assure une robustesse en tension et une fiabilité accrues.

Spécifications électriques

• Tension de blocage répétitive en inverse (V_DRM) : 800 V (max)
• Courant d’état passif efficace (I_T(RMS)) : 1 A (max) – onde sinusoïdale complète ; T_sp ≤ 105 °C
• Courant de surcharge non répétitif de pointe (I_TSM) : 12.5 A (max) – T_j(init) = 25 °C ; t_p = 20 ms
• Courant de déclenchement de gâchette (I_GT) : 0.3 à 5 mA (typique pour les quadrants T2+ G+, T2+ G-, T2- G-) ; 0.3 à 7 mA (typique pour le quadrant T2- G+) – V_D = 12 V ; I_T = 0.1 A ; T_j = 25 °C
• Tension d’état passif (V_T) : 1.3 V (typique) ; 1.6 V (max) – I_T = 1.4 A ; T_j = 25 °C
• Taux de croissance du courant à l’état passif (dI_T/dt) : 50 A/µs (max) pour T2+ G+, T2+ G-, T2- G- ; 20 A/µs (max) pour T2- G+
• Taux de croissance de la tension de blocage (dV_D/dt) : 100 V/µs (min) – typique
• Température de jonction maximale (T_j) : 125 °C

Spécifications mécaniques

• Boîtier : SC-73 (SOT223), plastique pour montage en surface
• Nombre de broches : 4
• Dissipateur thermique : Intégré et accru

Conditions d’utilisation / montage

• Résistance thermique junction-point de soudure (R_th(j-sp)) : 15 K/W (max)
• Résistance thermique junction-ambiant (R_th(j-a)) : 156 K/W (max) – carte à circuit imprimé, empreinte minimale
• Résistance thermique junction-ambiant (R_th(j-a)) : 70 K/W (max) – carte à circuit imprimé, avec zone de pastille
