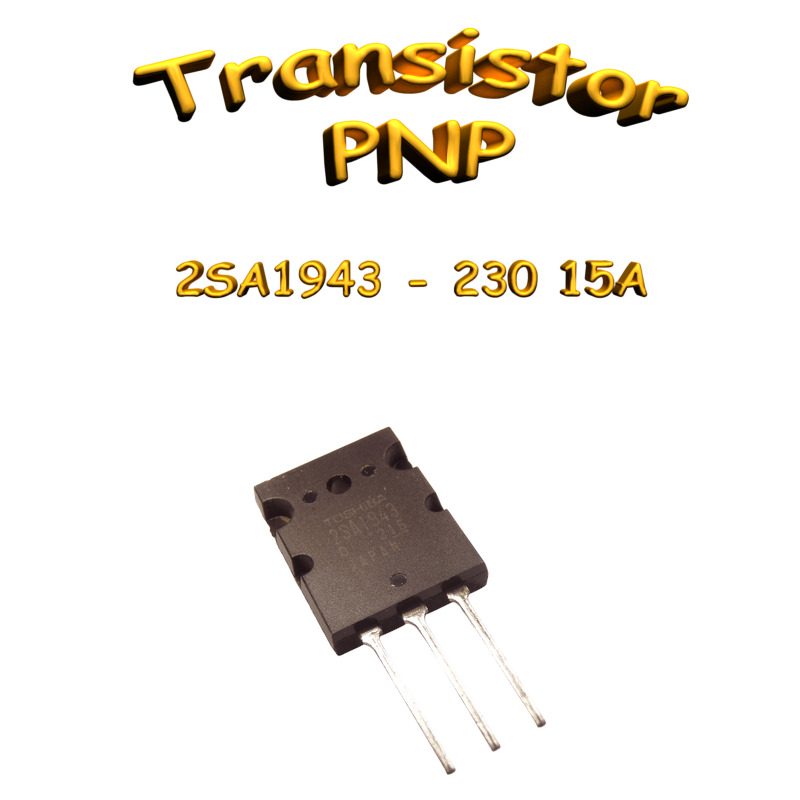

Transistor PNP de puissance audio 2SA1943 Toshiba

Présentation

Le 2SA1943 de Toshiba est un transistor de puissance de type PNP, fabriqué par triple diffusion. Il est recommandé pour les applications d’amplification audio, notamment pour les étages de sortie d’amplificateurs haute-fidélité de 100W.

Spécifications électriques

• Tension collecteur-émetteur (V_CEO) : -230V
• Gain en courant continu (h_FE) : de 55 à 160 (V_CE = -5V, I_C = -1A)
• Tension de saturation collecteur-émetteur (V_CE(sat)) : -1V typique (I_C = -8A, I_B = -0.8A)
• Tension base-émetteur (V_BE) : de -1.0V à -1.5V (V_CE = -5V, I_C = -7A)
• Courant de fuite collecteur (I_CBO) : -5.0 µA max (V_CB = -230V, I_E = 0)
• Courant de fuite émetteur (I_EBO) : -5.0 µA max (V_EB = -5V, I_C = 0)

Spécifications mécaniques

• Poids : 9.75 g (typique)
• Boîtier : TO-264 (déduction de la référence « TOSHIBA 2-21F1A »)

Conditions d’utilisation / montage

• Température de jonction maximale : 150°C
• Température de stockage : de -55°C à 150°C
• Utilisation recommandée avec un radiateur thermique.
