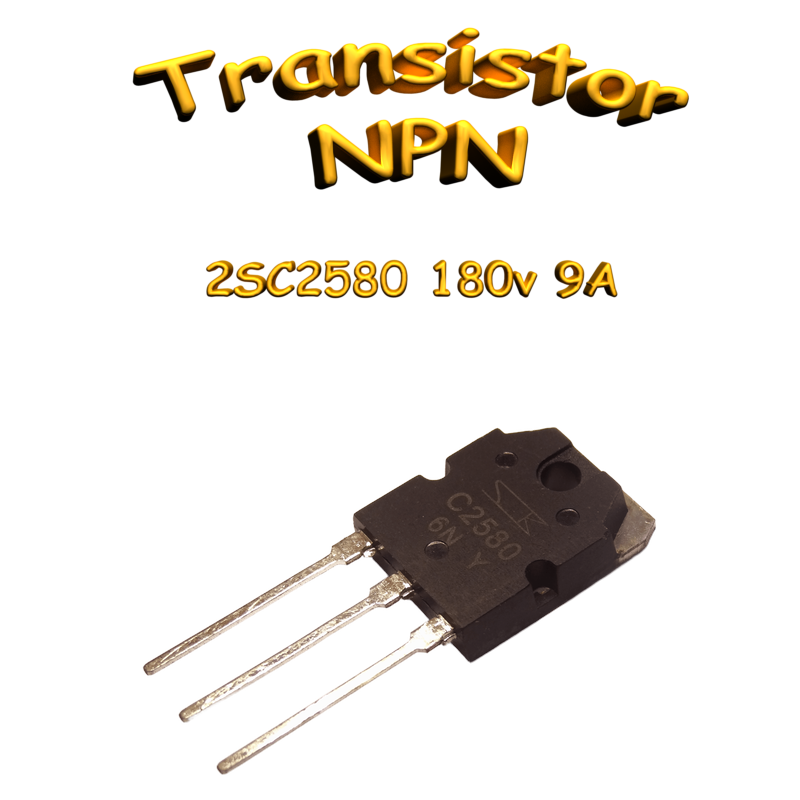

Transistor NPN de puissance 2SC2580, boîtier TO-3PN

Présentation

Le 2SC2580 est un transistor NPN de puissance, fourni dans un boîtier TO-3PN. Il est le complémentaire du type 2SA1105.

Spécifications électriques

• Tension collecteur-base (VCBO) : 180 V
• Tension collecteur-émetteur (VCEO) : 120 V
• Tension émetteur-base (VEBO) : 6 V
• Courant collecteur (IC) : 9 A
• Puissance de dissipation collecteur (PC) : 90 W (à Tc=25°C)
• Tension de saturation collecteur-émetteur (VCEsat) : 2,5 V max (IC=5A, IB=0.5A)
• Gain en courant continu (hFE) : 50 min (IC=3A, VCE=4V)
• Température de jonction (Tj) : 150 °C max

Spécifications mécaniques

• Boîtier : TO-3PN

Conditions d’utilisation / montage

• Température de stockage : -55 °C à 150 °C
