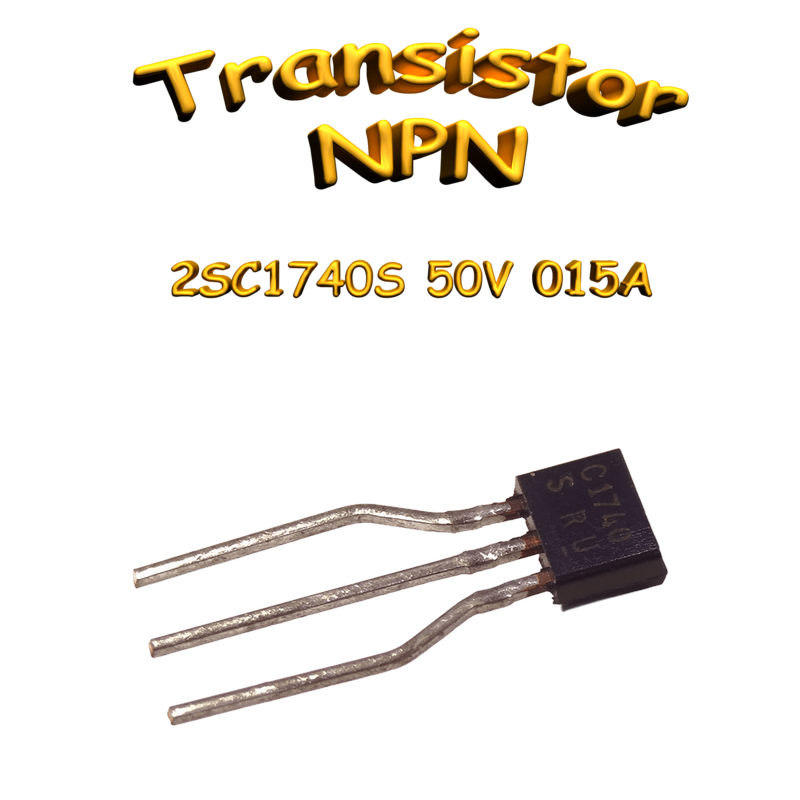

Transistor NPN bipolaire 2SC1740S, 50V, 0.15A

Présentation

Cette famille de transistors NPN en silicium est destinée à des usages généraux, présentant une faible capacité de sortie (Cob).

Spécifications électriques

• Tension collecteur-base (VCBO) : 60 V
• Tension collecteur-émetteur (VCEO) : 50 V
• Tension émetteur-base (VEBO) : 7 V
• Courant collecteur (IC) : 0.15 A
• Puissance dissipée (PC) : 0.2 W (2SC2412K, 2SC4081), 0.15 W (2SC4617, 2SC5658), 0.3 W (2SC1740S)
• Gain en courant continu (hFE) : 120 à 560 (VCE=6V, IC=1mA), classé en catégories (Q:120-270, R:180-390, S:270-560)
• Tension de saturation collecteur-émetteur (VCE(sat)) : 0.4 V max (IC/IB=50mA/5mA)
• Fréquence de transition (fT) : 180 MHz typique (VCE=12V, IE=2mA, f=100MHz)
• Capacité de sortie (Cob) : 2 pF typique, 3.5 pF max (VCE=12V, f=1MHz)
• Température de jonction (Tj) : 150 °C
• Température de stockage (Tstg) : -55 °C à +150 °C

Conditions d’utilisation / montage

• Les caractéristiques électriques sont mesurées à une température ambiante (Ta) de 25°C.
