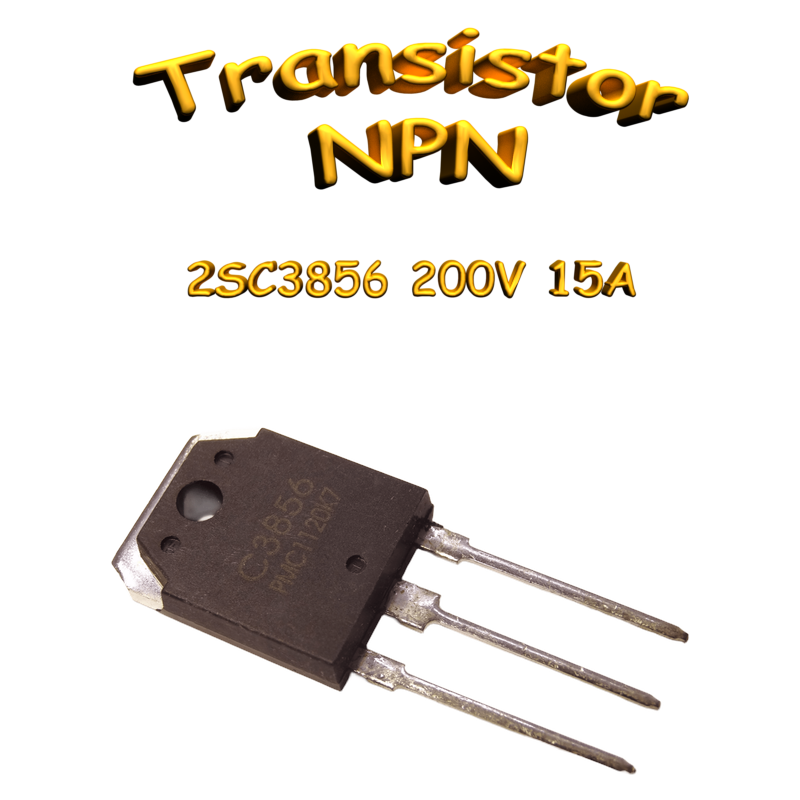

Transistor de puissance NPN 2SC3856, 180 V, 15 A, boîtier TO-3PN

Présentation

Ce composant est un transistor de puissance NPN de type 2SC3856. Il est fourni dans un boîtier TO-3PN et est conçu pour être utilisé dans des applications audio et à usage général.

Spécifications électriques

• Tension collecteur-base (V_CBO) : 200 V
• Tension collecteur-émetteur (V_CEO) : 180 V
• Tension émetteur-base (V_EBO) : 6 V
• Courant de collecteur (I_C) : 15 A
• Courant de base (I_B) : 4 A
• Puissance de dissipation du collecteur (P_C) : 130 W (à T_c = 25°C)
• Tension de saturation collecteur-émetteur (V_CEsat) : 2.0 V (typ. à I_C = 5A, I_B = 0.5A)
• Gain en courant continu (h_FE) : de 50 à 180 (à I_C = 3A, V_CE = 4V)
• Temps de stockage (t_s) : 1.80 µs
• Temps de descente (t_f) : 0.60 µs
• Temps de montée (t_on) : 0.50 µs
• Fréquence de transition (f_T) : 20 MHz

Spécifications mécaniques

• Type de boîtier : TO-3PN
• Température de jonction max. : 150 °C
• Température de stockage : -55 °C à 150 °C

Conditions d’utilisation / montage

Le brochage du composant est le suivant : 1 (Base), 2 (Collecteur, connecté à la base de montage), 3 (Émetteur).
