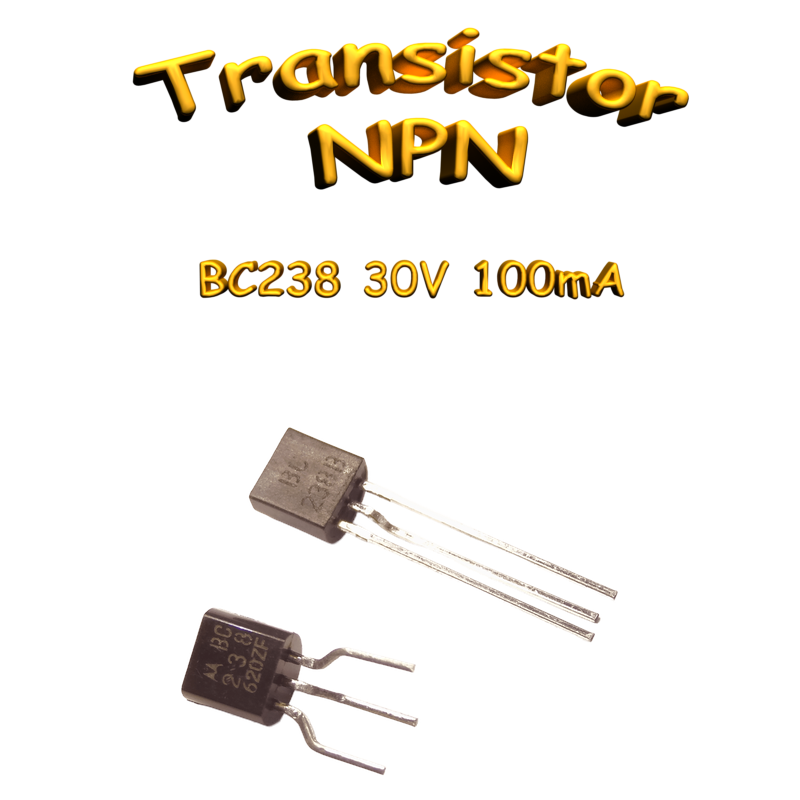

Transistor bipolaire NPN BC238

Présentation

Le BC237 est un transistor NPN à usage général, appartenant à une famille de composants incluant aussi les BC238 et BC239. Il est encapsulé dans un boîtier TO-92 (TO-226AA).

Spécifications électriques

• Tension collecteur-émetteur (VCEO) : 45 V
• Courant de collecteur continu (IC) : 100 mA
• Gain en courant continu (hFE) : Min. 120 – Max. 800 (IC = 2.0 mA, VCE = 5.0 V)
• Tension de saturation collecteur-émetteur (VCE(sat)) : Typ. 0.2 V, Max. 0.6 V (IC = 100 mA, IB = 5.0 mA)
• Produit gain-bande passante (fT) : Min. 150 MHz, Typ. 200 MHz (IC = 10 mA, VCE = 5.0 V)
• Dissipation totale (PD) : 350 mW à 25°C (dérating de 2.8 mW/°C)

Spécifications mécaniques

• Boîtier : TO-92 (TO-226AA)
• Brochage : 1. Collecteur, 2. Base, 3. Émetteur
