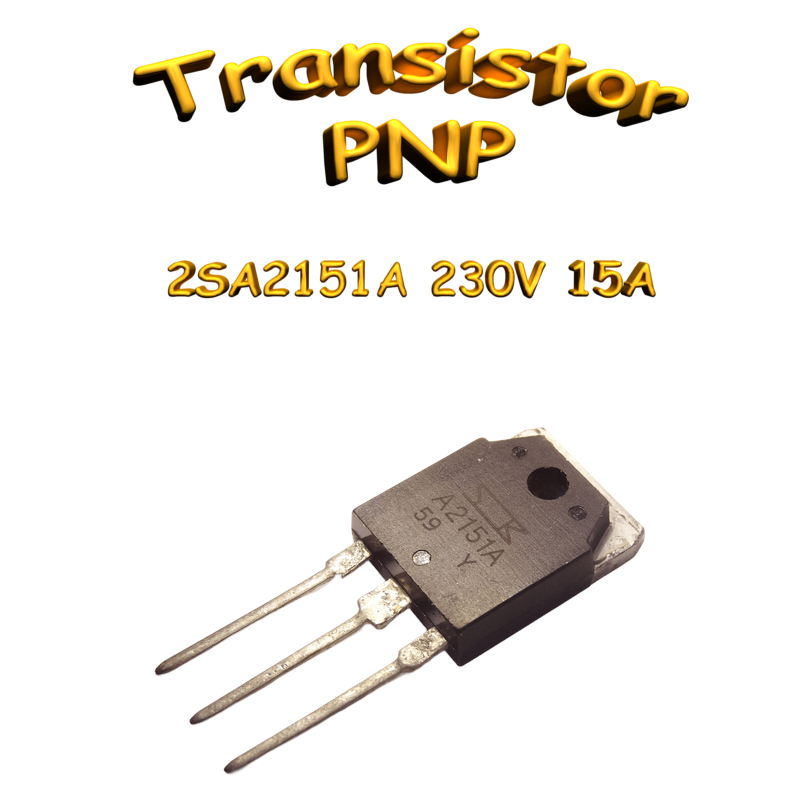

Transistor Audio PNP 2SA2151A, 160W, TO-3P

Présentation

Ce transistor PNP est conçu pour les applications d’amplification audio professionnelle (PA), audiovisuelle (AV) et d’amplificateurs domestiques ou automobiles. Il utilise une technique de wafer-mince pour réduire la résistance thermique et offre une capacité de gestion de puissance élevée.

Spécifications électriques

• Tension collecteur-émetteur (V_CEO): -230 V
• Tension collecteur-base (V_CBO): -230 V
• Tension émetteur-base (V_EBO): -6 V
• Courant de collecteur (I_C): -15 A
• Puissance de dissipation du collecteur (P_C): 160 W
• Gain en courant continu (h_FE): Disponible en trois gammes : O (50-100), P (70-140), Y (90-180)
• Tension de saturation collecteur-émetteur (V_CE(sat)): -0.5 V max (I_C=-5A, I_B=-0.5A)
• Fréquence de coupure (f_T): 20 MHz typique
• Température de jonction maximale (T_J): 150 °C

Spécifications mécaniques

• Boîtier: TO-3P (M100)
• Nombre de broches: 3
• Poids approximatif: 6 g
• Matériau du cadre des broches: Cuivre
• Traitement des broches: Placage au nickel et soudure sans plomb

Conditions d’utilisation / montage

• Un radiateur est nécessaire pour dissiper la puissance.
• Couple de serrage recommandé pour la fixation: 0.686 à 0.882 N·m (7 à 9 kgf·cm).
• Le diamètre du trou dans le radiateur doit être inférieur à 4 mm.
• La planéité de la surface de montage doit être ≤ 0.05 mm.
• Utiliser de la graisse silicone thermique (ex: G746, YG6260, SC102) appliquée uniformément et finement.
• Privilégier les vis à tête plate et un serrage électrique avec contrôle de couple.
