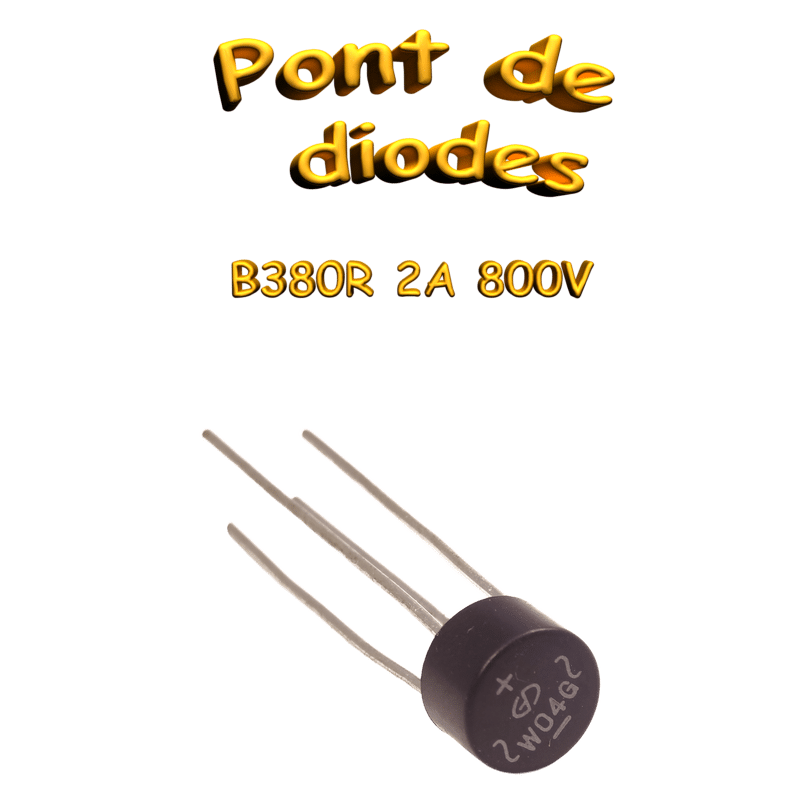

Pont redresseur monophasé B380R 800V 2A

Présentation

Ce pont redresseur monophasé B380R de DIOTEC SEMICONDUCTOR est conçu pour la conversion de tension alternative en tension continue. Il est conforme à la directive RoHS.

Spécifications électriques

• Tension inverse répétitive de crête (V_RRM) : 800 V
• Courant redressé moyen de sortie (I_FAV) : 2,0 A (charge résistive)
• Courant redressé moyen de sortie (I_FAV) : 1,6 A (charge capacitive)
• Courant de surintensité de crête direct (I_FSM) : 45 A (onde demi-sinus 50 Hz, 10 ms)
• Tension directe (V_F) : < 1,0 V à T_j = 25°C et I_F = 1 A
• Tension d’entrée alternative maximale (V_RMS) : 380 V
• Temps de récupération inverse (t_rr) : typ. 1500 ns
• Température de jonction de fonctionnement (T_j) : -50°C à +150°C

Spécifications mécaniques

• Type de boîtier : Ronde (~WOG)
• Poids : ~0,92 g
• Matériau du boîtier : UL 94V-0

Conditions d’utilisation / montage

• Température de stockage : -50°C à +150°C
• Conditions de soudure : 260°C pendant 10 secondes
