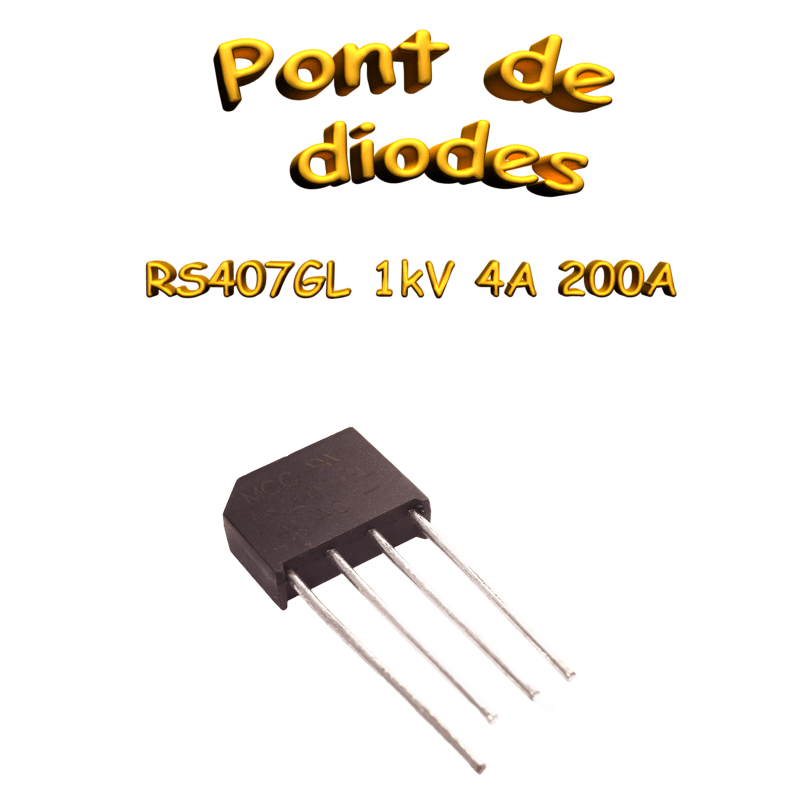

Pont redresseur monophasé 4A 1000V RS407GL

Présentation

Le RS407GL-BP est un pont redresseur monophasé conçu pour les applications sur carte imprimée. Il utilise une technique de construction moulée en plastique et est conforme à la directive RoHS.

Spécifications électriques

• Tension inverse de crête répétitive maximale (URRmax) : 1000 V
• Tension inverse maximale (blocage DC + AC) : 1000 V
• Tension efficace maximale (RMS) : 700 V
• Courant de sortie moyen (IF(AV)) : 4 A (à TA = 50°C)
• Courant de surintensité de pointe (IFSM) : 200 A (8.3 ms, demi-sinusoïde)
• Chute de tension directe maximale par élément (VF) : 1.1 V (à IF = 4.0 A, TA = 25°C)
• Courant inverse maximal (IR) : 5 µA (à TA = 25°C), 100 µA (à TA = 125°C)
• Température de jonction en fonctionnement : -55°C à +150°C
• Résistance thermique (junction-to-lead) : 2.4 °C/W
• Résistance thermique (junction-to-case) : 5.0 °C/W

Spécifications mécaniques

• Type de boîtier : Plat
• Poids : 5.14 g

Conditions d’utilisation / montage

• Niveau de sensibilité à l’humidité (MSL) : 1
• Résistance diélectrique du boîtier : 1500 VRMS
• Finition sans plomb et conforme RoHS.
• L’époxy répond à la classification d’inflammabilité UL 94 V-0.
