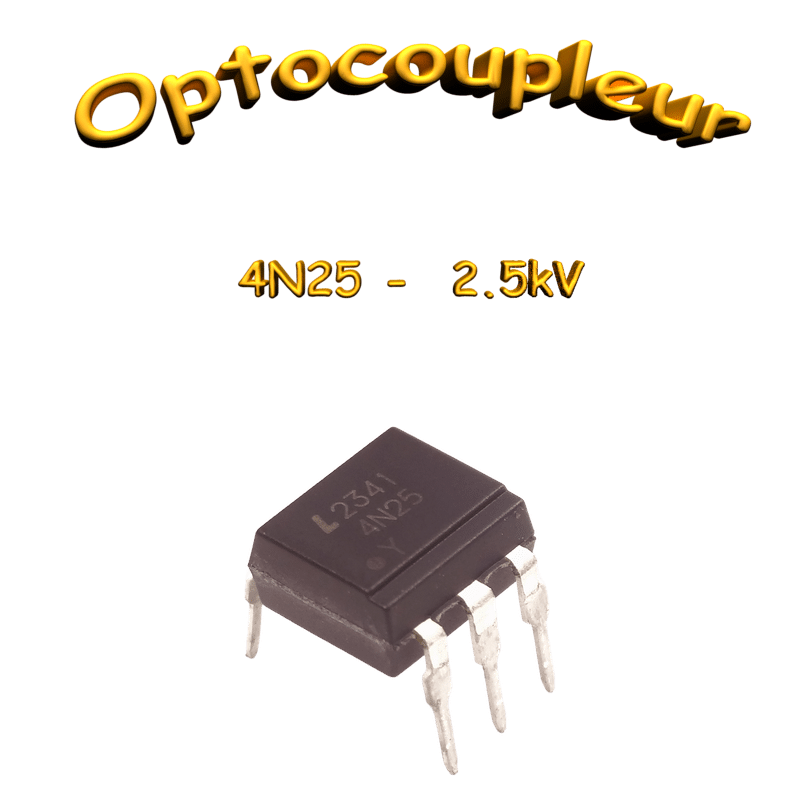

Optocoupleur 4N25-LIT, transistor de sortie, 2.5kV, THT

Présentation

Cet optocoupleur de la série 4N25 assure une isolation galvanique entre le circuit d’entrée et le circuit de sortie grâce à un couplage optique. Il est fourni en boîtier traversant (THT) et convient à une large gamme d’applications de commande et d’isolation.

Spécifications électriques

• Tension d’isolation (V_iso) : 2,5 kV_RMS
• Tension collecteur-émetteur (V_CE) : 30 V
• Tension directe (V_F) : typ. 1,2 V (I_F = 10 mA)
• Taux de transfert de courant (CTR) : min. 20% (I_F = 10 mA, V_CE = 10 V)
• Temps de réponse (t_r, t_f) : typ. 3 µs (V_CE = 10 V, I_C = 2 mA, R_L = 100 Ω)

Conditions d’utilisation / montage

• Température de fonctionnement : -55 °C à +100 °C
• Température de stockage : -55 °C à +150 °C
• Température de soudure : 260 °C durant 10 secondes
