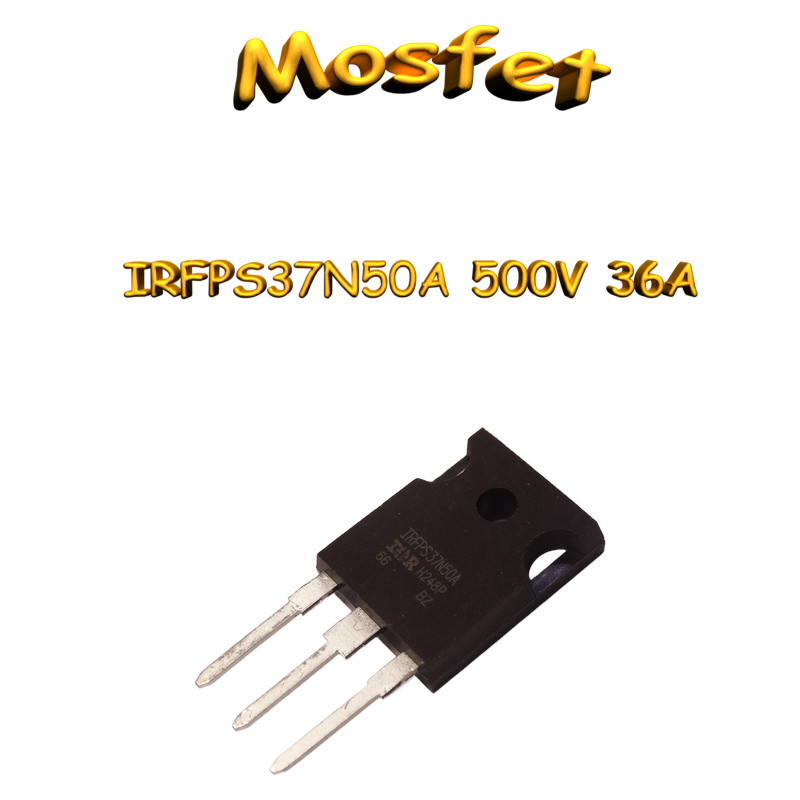

MOSFET de puissance N-Channel 500V 36A IRFPS37N50A

Présentation

Le IRFPS37N50A est un MOSFET de puissance de technologie HEXFET®, optimisé pour les applications de commutation rapide telles que les alimentations à découpage (SMPS) et les alimentations sans interruption (UPS). Il offre une faible charge de grille et une robustesse améliorée aux avalanches et aux variations rapides de tension (dv/dt).

Spécifications électriques

• Tension de drain-source (V_DSS) : 500 V
• Courant de drain continu (I_D) à T_J = 25°C : 36 A
• Résistance de drain-source à l’état passant (R_DS(on)) : 0.13 Ω max (V_GS = 10V, I_D = 22A)
• Tension de seuil de grille (V_GS(th)) : 2.0 V min, 4.0 V max
• Charge de grille totale (Q_g) : 180 nC max (I_D = 36A, V_DS = 400V)
• Tension grille-source maximale (V_GS) : ±30 V
• Dissipation de puissance (P_D) à 25°C : 446 W

Spécifications mécaniques

• Boîtier : Super-247
• Résistance thermique junction-boîtier (R_θJC) : 0.28 °C/W max

Conditions d’utilisation / montage

• Température de jonction de fonctionnement : -55°C à +150°C
• Température de stockage : -55°C à +150°C
