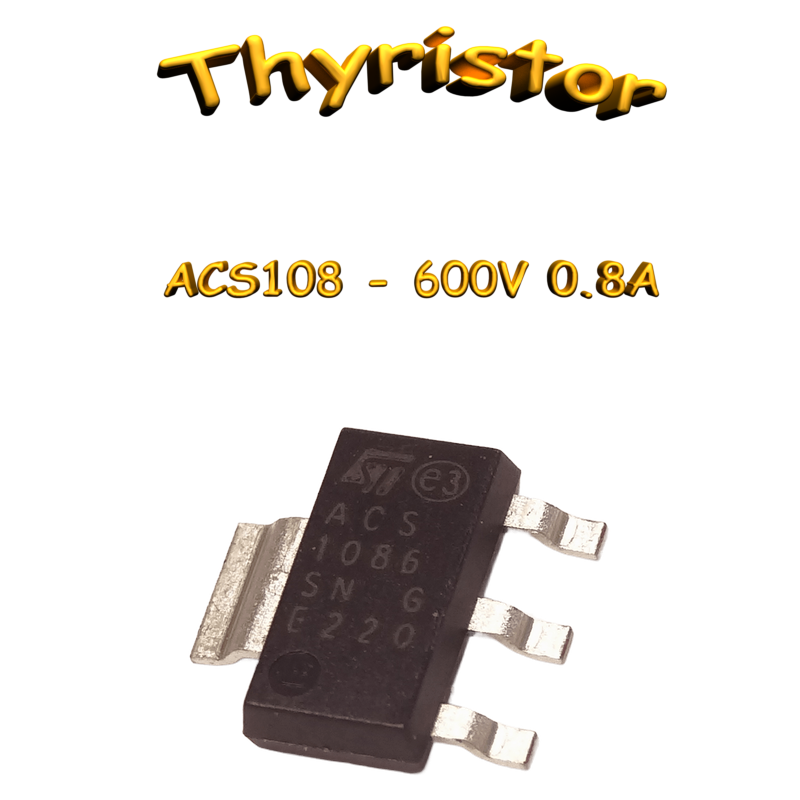

Thyristor 0.8A 600V SOT-223 ACS108-6SN

Présentation

L’ACS108-6SN est un interrupteur alternatif (ACS™) fabriqué avec la technologie ASD® de STMicroelectronics. Conçu pour la commutation statique ON/OFF en courant alternatif, il intègre une protection contre les surtensions (crowbar) et permet de piloter des charges résistives ou inductives jusqu’à 0.8 A. Il peut être commandé directement par un microcontrôleur via une résistance de grille.

Spécifications électriques

• Tension de service maximale (VDRM, VRRM) : 600 V
• Courant RMS on-state (IT(RMS)) : 0.8 A
• Courant de déclenchement de grille (IGT) : 10 mA max.
• Tension de grille de déclenchement (VGT) : 1.0 V max.
• Tension de claquage (VCL) : 650 V min. (ICL = 0.1 mA)
• Immunité statique dV/dt : 2000 V/μs min. (VOUT = 402 V, grille ouverte, Tj = 125 °C)
• Tension transitoire de ligne de crête non répétitive (VPP) : 2 kV
• Courant de maintien (IH) : 10 mA max.
• Courant de verrouillage (IL) : 25 mA max.

Spécifications mécaniques

• Boîtier : SOT-223
• Type de montage : SMD
• Poids : 0.16 g
• Connexion du plot commun : Permet de connecter plusieurs interrupteurs sur le même radiateur.

Conditions d’utilisation / montage

• Plage de température de jonction (Tj) : -30 °C à +125 °C
• Résistance thermique jonction / plot (Rth(j-t)) : 25 °C/W max.
• La broche GATE (G) est commandée par un courant négatif sortant de la broche.
• Une résistance de grille (ex: Rg = 220 Ω) est nécessaire pour l’interface avec le microcontrôleur.
