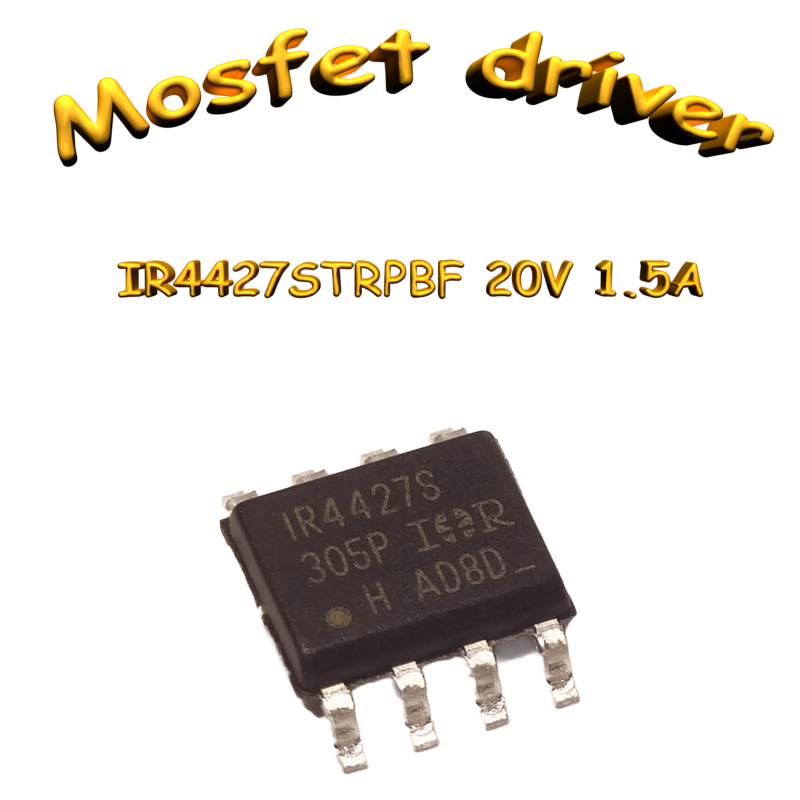

Driver MOSFET/IGBT demi-pont IR4427S 1.5A SOIC-8

Présentation

Le IR4427S est un driver haute vitesse conçu pour commander des MOSFETs de puissance et des IGBTs. Il fait partie de la famille IR442x et se distingue par ses sorties qui sont en phase avec les signaux d’entrée. Ses entrées logiques sont compatibles avec les sorties CMOS ou LSTTL standards.

Spécifications électriques

• Tension d’alimentation (VS) : de 6V à 20V
• Courant de sortie (IO+/-) : ±1.5A (impulsionnel)
• Tension logique d’entrée (VIN) : de 0V à VS
• Délai de propagation (ton/off typique) : 85 ns (activation) et 65 ns (désactivation)
• Temps de montée (tr typique) : 15 ns
• Temps de descente (tf typique) : 10 ns

Spécifications mécaniques

• Boîtier : SO8 (SOIC-8)
• Poids : 0.117 g

Conditions d’utilisation / montage

• Température ambiante de fonctionnement : de -40°C à +125°C

Options ou variantes

• La famille IR442x comprend également les IR4426 (sorties en opposition de phase) et IR4428 (une sortie en phase, une en opposition de phase).
• Version sans plomb (PbF) disponible.
