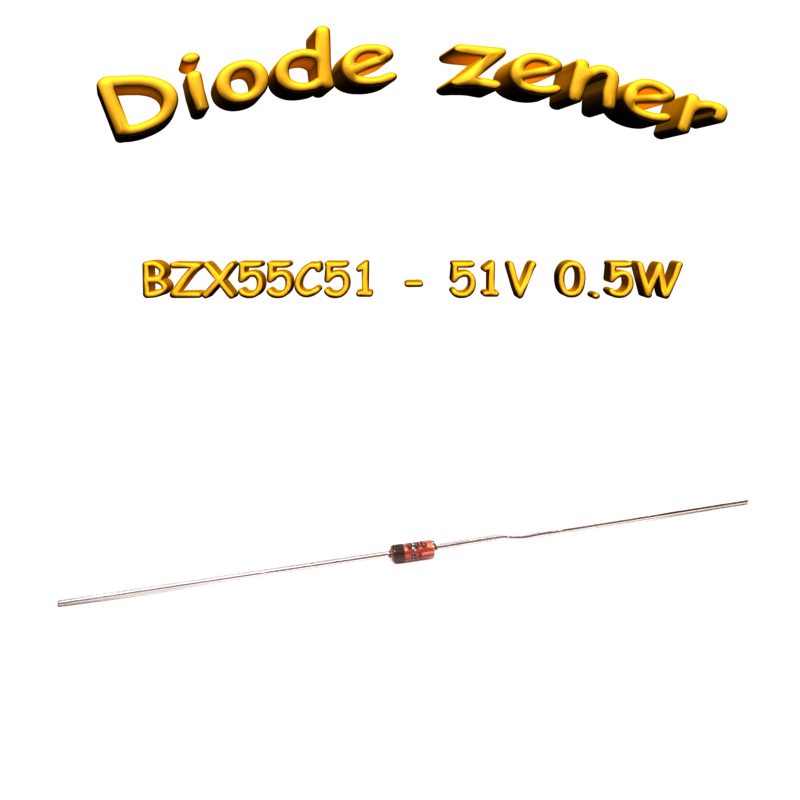

Diode Zener BZX55C51-TAP 0.5W 51V DO-35

Présentation

Cette diode Zener de la série BZX55C, fabriquée par Vishay, offre une caractéristique inverse très nette, un faible niveau de courant inverse et une très haute stabilité. Elle est qualifiée AEC-Q101 et convient aux applications de stabilisation de tension. Le conditionnement standard est un Ammo Pack.

Spécifications électriques

• Tension Zener nominale (V_Z) : 51 V
• Plage de tension Zener : 48 V à 54 V (à I_ZT = 2,5 mA)
• Puissance maximale dissipable (P_tot) : 500 mW
• Courant de test Zener (I_ZT) : 2,5 mA
• Résistance dynamique typique (Z_ZT) : 39 Ω max. (à I_ZT = 2,5 mA)
• Courant de fuite inverse max. (I_R) : 0,1 μA (à V_R = 39 V, T_amb = 25°C) et 10 μA (à T_amb = 150°C)
• Coefficient de température (Tk_VZ) : 0,04 %/K à 0,12 %/K

Spécifications mécaniques

• Type de boîtier : DO-35
• Type de montage : Through-Hole (THT)
• Poids : 0,135 g
• Matériau de l’encapsulation : UL 94 V-0
• Sensibilité à l’humidité : Niveau MSL 1
• Repérage de la cathode : Par une bande sur le boîtier

Conditions d’utilisation / montage

• Température de jonction maximale (T_j) : 175 °C
• Température de stockage : -65 °C à +175 °C
• Température de soudure des broches : 260 °C pendant 10 s
• Résistance thermique jonction-ambiant (R_thJA) : 300 K/W (avec longueur de borne de 4 mm)

Options ou variantes

• La version -TAP indique un conditionnement en Ammo Pack (bande cartonnée) avec 10 000 unités par boîte.
• La famille BZX55 propose différentes tensions Zener, de 2,4 V à 75 V.
