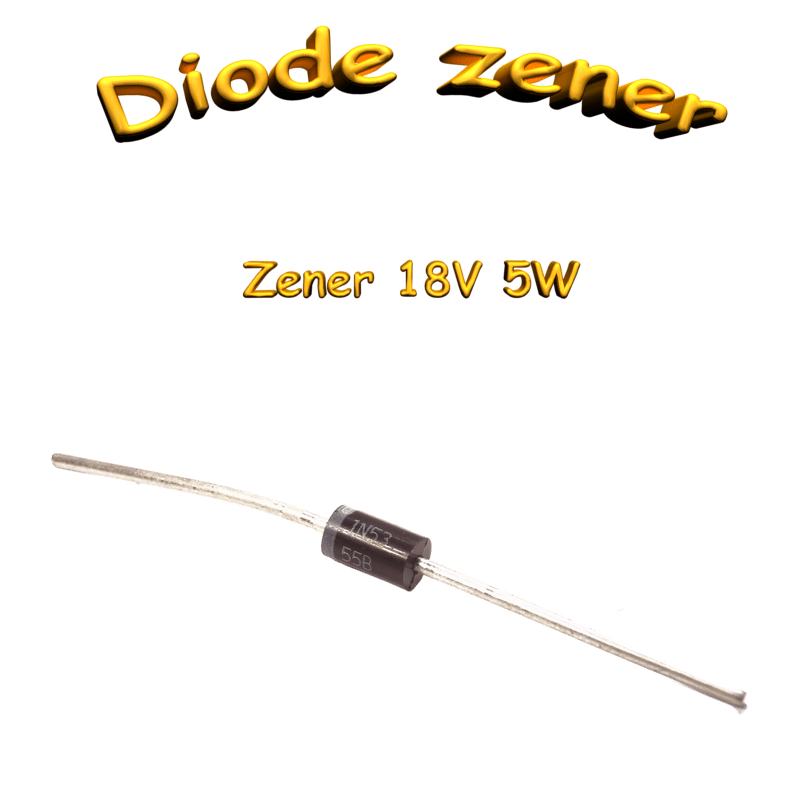

Diode Zener 5W 18V DO-201 1N5355B

Présentation

Cette diode Zener de la série 1N53xxB du fabricant DIOTEC SEMICONDUCTOR est un composant à montage traversant (THT) destiné principalement à la stabilisation de tension et aux applications de régulation.

Spécifications électriques

• Tension Zener (Vz) : 18 V
• Puissance dissipable (Ptot) : 5 W (à une température ambiante de 50°C)
• Courant de test (I_Ztest) : 65 mA
• Résistance dynamique typique (r_zj) : 2.5 Ω (mesuré à I_Z = I_Ztest)
• Tension inverse (V_R) : 75 V (mesuré à I_R = 0.5 μA)
• Courant de surintensité (I_ZSmax) : 5.5 A (pour une impulsion non répétitive de 8.3 ms à T_A=50°C)
• Courant Zener maximum (I_Zmax) : 264 mA
• Tolérance sur la tension Zener : Standard E24 (~ ±5 %)

Spécifications mécaniques

• Boîtier : DO-201
• Poids : environ 0.864 g
• Matériau du boîtier : conforme à UL 94V-0

Conditions d’utilisation / montage

• Température de jonction maximale (T_j) : de -50 °C à +150 °C
• Température de stockage (T_S) : de -50 °C à +175 °C
• Résistance thermique typique jonction-ambiant (R_thJA) : 25 K/W
• Résistance thermique typique jonction-broche (R_thJL) : 8 K/W
• Conditions de soudure : 260 °C pendant 10 secondes
