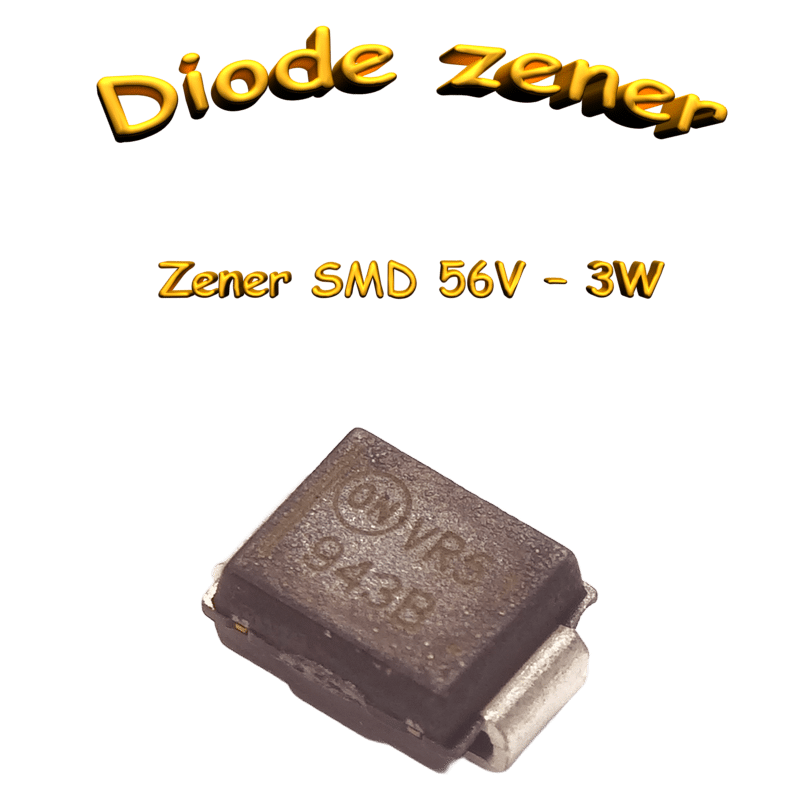

Diode Zener 1SMB5943BT3G 56V 3W SMD

Présentation

La diode Zener 1SMB5943BT3G est un composant semi-conducteur conçu pour la régulation de tension, fabriqué par ONSEMI. Elle est destinée aux applications de gestion de puissance dans un format de montage en surface (SMD). Le composant est fourni dans un conditionnement en bande pour assemblage automatique.

Spécifications électriques

• Tension Zener (VZ) : 56 V (nominale)
• Plage de tension Zener : 53.2 V à 58.8 V
• Puissance dissipable (PD) : 3.0 W (@ TL = 75°C)
• Dérive de puissance au-dessus de 75°C : 40 mW/°C
• Impédance Zener maximale (ZZT) : 6.7 Ω
• Courant Zener de test (IZT) : 26 mA
• Courant de fuite inverse (IR) : 1 µA (@ VR = 42.6 V)

Spécifications mécaniques

• Boîtier : SMB (CASE 403A)
• Technologie : sans plomb (Pb-Free)
• Indice de polarité : bande cathodique
• Poids : 0.137 g

Conditions d’utilisation / montage

• Température de fonctionnement et de stockage : -65°C à +150°C
• Température maximale des broches pour le soudage : 260°C pendant 10 secondes
• Qualifié pour les processus PPAP et conforme à AEC-Q101 (variantes SZ-prefix)
• Certificat : ROH (conforme RoHS)
