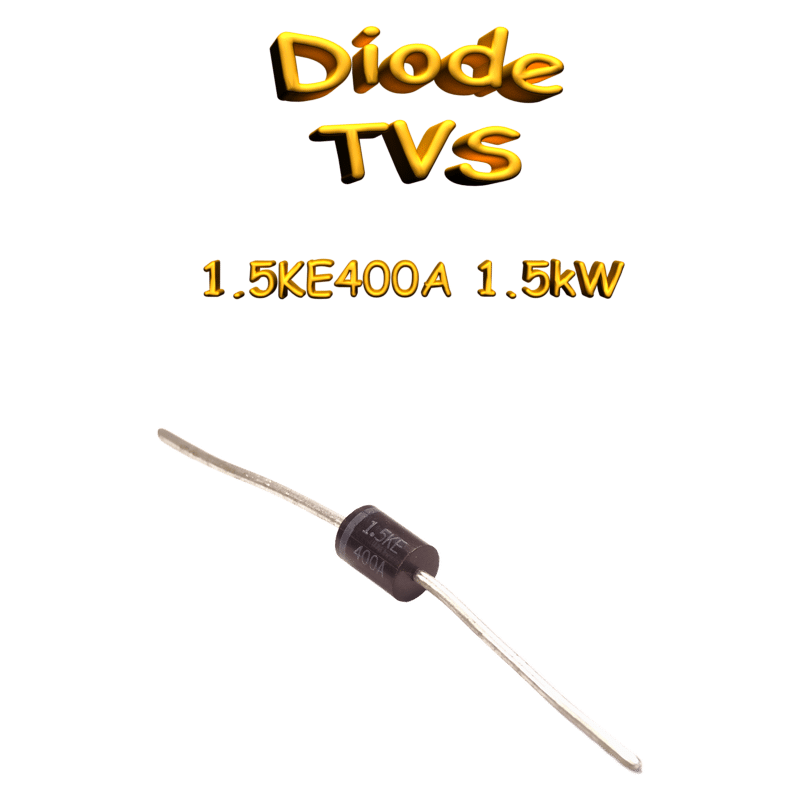

Diode TVS unidirectionnelle 1.5kW 400V DO-201AD 1.5KE400A

Présentation

Cette diode TVS (Transient Voltage Suppressor) de la série 1.5KE du fabricant DIOTEC SEMICONDUCTOR est conçue pour protéger les circuits électroniques contre les surtensions transitoires. La version unidirectionnelle est destinée à protéger les circuits en polarisation directe.

Spécifications électriques

• Type de diode : TVS unidirectionnelle
• Puissance d’impulsion de crête (P_PP) : 1500 W (onde 10/1000 µs)
• Tension de claquage (V_BR) : 400 V (±5%)
• Tension de clamping maximale (V_C) : 548 V (à I_PP = 2.8A)
• Courant de fuite maximal (I_D) : 1 µA (à V_WM = 342 V)
• Tension de fonctionnement de repos (V_WM) : 342 V
• Puissance dissipable en régime permanent (P_M(AV)) : 6.5 W (à T_A = 75°C)

Spécifications mécaniques

• Boîtier : DO-201AD (Ø 5.4 mm x 7.5 mm)
• Type de montage : traversant (THT)
• Poids : environ 1.163 g
• Matériau du boîtier : conforme à UL 94V-0

Conditions d’utilisation / montage

• Température de jonction maximale : -50°C à +175°C
• Température de stockage : -50°C à +175°C
• Conditions de soudure : 260°C pendant 10 secondes
• Niveau de sensibilité à l’humidité (MSL) : Non applicable
