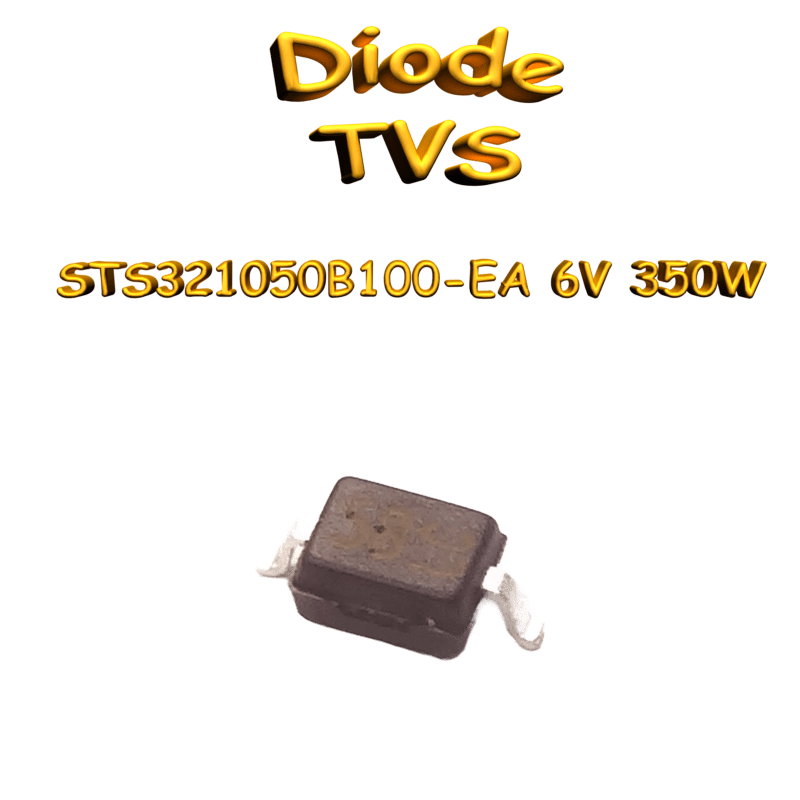

Diode TVS bidirectionnelle STS321050B100 350W SOD-323

Présentation

Ce composant est une diode TVS (Transient Voltage Suppressor) bidirectionnelle conçue pour la protection contre les décharges électrostatiques (ESD) et les surtensions. Elle est destinée à des applications telles que les équipements à microprocesseur, l’électronique portable et les interfaces USB.

Spécifications électriques

• Puissance pulsée maximale (forme d’onde 8/20 µs) : 350 W
• Tension de travail inverse (V_RWM) : 5,0 V
• Tension de claquage (V_BR) typique (I_T = 1 mA) : 6,0 V
• Tension de clamp (V_C) max. (I_PP = 1 A) : 9,8 V
• Tension de clamp (V_C) max. (I_PP = 18 A) : 20 V
• Courant de fuite inverse (I_R) max. (V_RWM = 5 V) : 1 µA
• Capacité de jonction typique (V_RWM = 0 V, f = 1 MHz) : 1,0 pF
• Protection ESD (IEC 61000-4-2) : ±30 kV (air et contact)

Spécifications mécaniques

• Boîtier : SOD-323
• Poids : 0,018 g

Conditions d’utilisation / montage

• Température de soudure des broches : 260 °C (10 secondes)
• Température de jonction en fonctionnement : -55 °C à +125 °C
• Température de stockage : -55 °C à +150 °C
