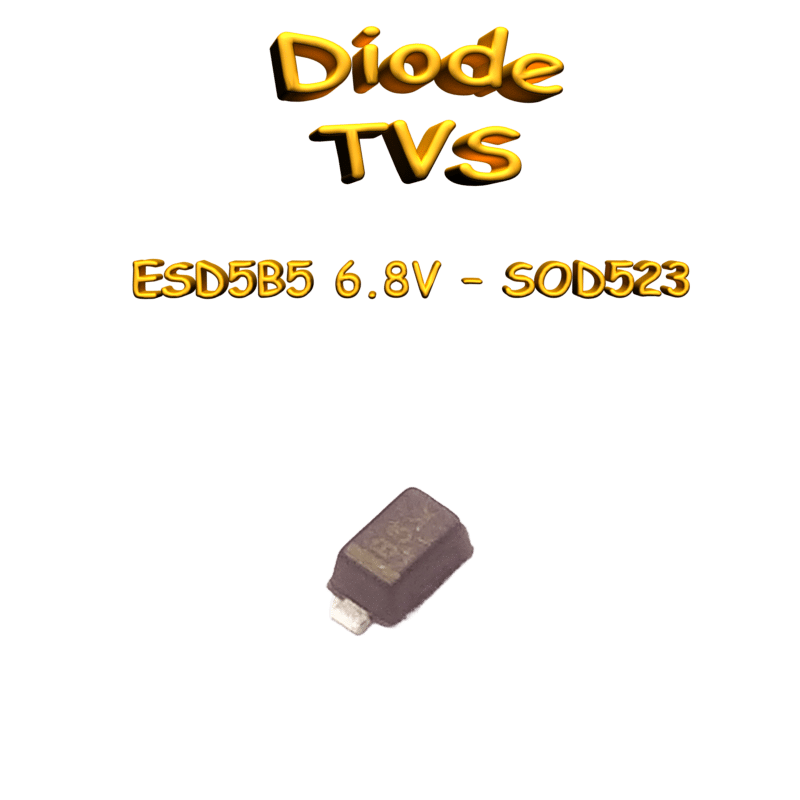

Diode TVS bidirectionnelle ESD 5.0V SOD-523 50W

Présentation

La série ESD5B est conçue pour protéger les composants sensibles à la tension contre les décharges électrostatiques (ESD). Sa capacité de clampage excellente, sa faible fuite et son temps de réponse rapide offrent une protection de premier ordre. Son faible encombrement et sa conception bidirectionnelle la rendent idéale pour les téléphones cellulaires, les lecteurs MP3 et les applications portables nécessitant une protection de ligne audio.

Spécifications électriques

• Tension de travail inverse (VRWM) : 5.0 V
• Tension de clampage (@ IPP) : Donnée par les figures 1 et 2 de la datasheet
• Puissance de crête : 50 W (pour une impulsion 8×20 µs)
• Courant de fuite inverse maximal (IR) : 1.0 µA
• Tension de claquage (VBR) : Min 5.8 V, Max 7.8 V (@ IT = 1 mA)
• Capacité typique : 32 pF (@ VR = 0 V, f = 1 MHz)
• Temps de réponse typique : < 1 ns
• Protection ESD : Niveau 4 selon la norme IEC61000-4-2 (Contact ±30 kV, Air ±30 kV)
• Modèle du corps humain (HBM) : Classe 3 (> 16 kV)

Spécifications mécaniques

• Boîtier : SOD-523 (CASE 502)
• Dimensions du corps : environ 1.6 mm x 0.8 mm
• Hauteur du corps : environ 0.6 mm
• Finition des broches : 100% étain mat (Matte Sn)
• Poids : 0.009 g

Conditions d’utilisation / montage

• Position de montage : Quelconque
• Température maximale de soudure des broches (TL) : 260 °C (durée de 10 secondes)
• Température de jonction et de stockage : -55 °C à +150 °C
• Appareil sans plomb (Pb-Free)
• Température maximale qualifiée pour le refusion : 260 °C
• Niveau de sensibilité à l’humidité (MSL) : Niveau 1
