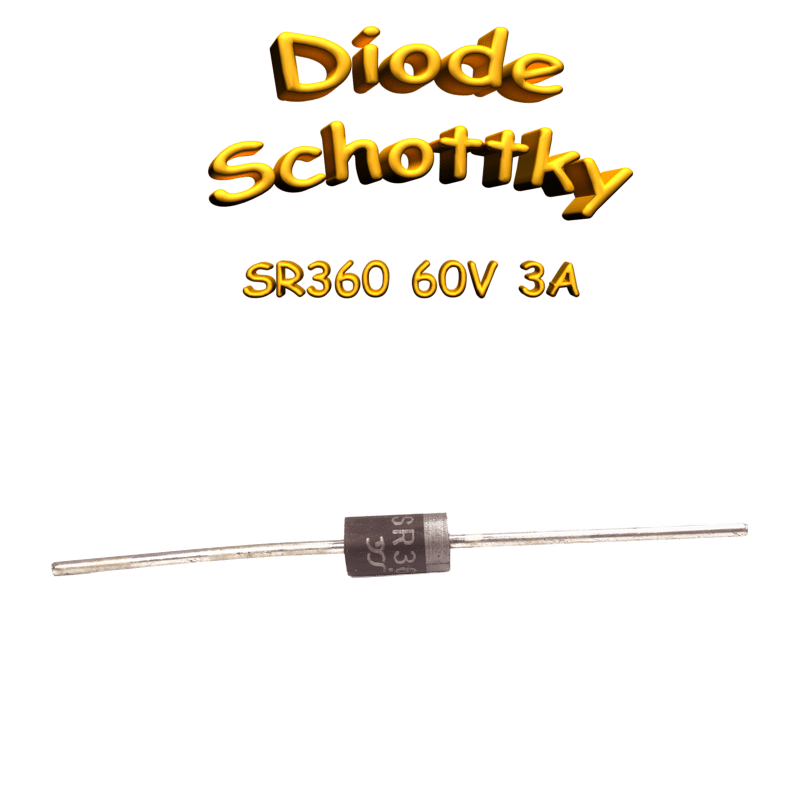

Diode Schottky SR360, 60 V, 3 A, DO-201AD

Présentation

Cette diode Schottky de la série SR3xx est conçue pour les applications de redressement. Le modèle SR360 est caractérisé par une faible chute de tension directe et une haute capacité de courant de surtension.

Spécifications électriques

• Tension de répétition de crête inverse (V_RRM) : 60 V
• Courant direct moyen (I_F(AV)) : 3,0 A
• Tension directe de crête (V_FM) : 0,85 V (typique à I_FM=3,0A)
• Courant de surtension (non-répétitif) (I_FSM) : 80 A (onde demi-sinus, 60 Hz, 1 cycle, T_a=25°C)
• Courant inverse de crête (I_RRM) : 0,2 mA (typique à T_a=25°C, V_RM=V_RRM)
• Température de jonction maximale : +150 °C

Spécifications mécaniques

• Boîtier : DO-201AD
• Type de montage : Through-Hole (THT)
• Conditionnement : Carton (1250 unités)

Conditions d’utilisation / montage

• La dissipation de puissance est à dégrader en fonction de la température ambiante.
• Température de stockage : -55 °C à +150 °C.
